| 概述 |
| |
| SWP-T61小型化系列電容式變送器是SWP-T51差壓變送器的小型化產品，采用世界xj****技術開發制造的具有******性能的新型變送器，關鍵原材料，元器件和零部件均采用進口，整機經過嚴格組裝和測試。具有設計原理xj****、品種規格齊全、體積小巧、安裝使用簡便，并能與1151直接互換等特點，更推出具有HART現場總線協議和智能化功能。傳感元件采用******密封的方式，無機械運動部件，從而提高了可靠性，可準確的測量低表壓、真空、液位、比重和流量。應用于石油、化工、紡織、電力、食品、造紙、醫藥等工業領域。 |
|
|
| 技術特點 |
| |
| 精度高，穩定性好 |
| 二線制 |
| 小型化，重量輕，堅固抗振 |
| 量程、零點外部連續可調 |
| 無機械運動部件，工作可靠，維護簡便 |
| 單向過載保護特性好 |
| 全系列統一結構，零部件互換性強 |
| 防爆結構，全天候使用 |
| |
| 工作原理 |
| |
| 被測介質的高低壓力分別進入測量元件的高低壓室，作用于隔離膜片上，填充液把兩隔離膜片的壓力信號傳送到中心測量膜片上，中心測量膜片是一個張緊的彈性元件，作用在其上的兩側壓力差使中心測量膜片產生一個對應于壓力差的變形，其變形位移與所測壓力差成正比，這個位移使電容極板產生相應的電容變化，電子線路檢測到這一電容變化并發大轉換成對應的電流信號。如果低壓室通大氣，高壓室接被測介質這時就可測的介質的相對壓力。同樣，如果低壓室為真空，高壓室接被測介質這時就可測的介質的******壓力。 |
| |

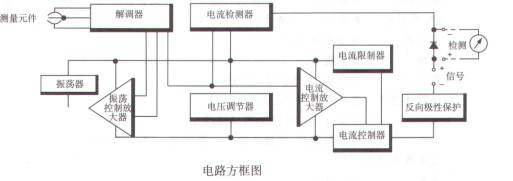

| 電路原理 |
| |
|
|
| |
| 技術參數 |
| |
| 測量介質 液體、氣體和蒸汽 |
| 測量范圍 0~0.16KPa至0~40MPa |
| 工作電壓 12~45VDC（一般使用24VDC） |
| 輸出信號 4~20mADC |
| |

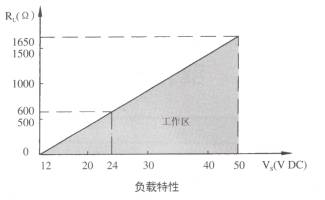

| 負載特性 |
| |
|
|

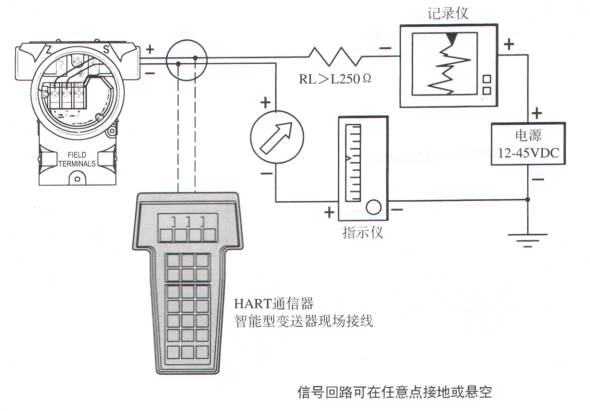

| |
| 防爆等級 隔爆型Exd Ⅱ BT5 |
| 本質安全型Exia Ⅱ CT5 |
| 量程和零點 外部連續可調 |
| 正負遷移 正向***大遷移率為***小調校量程的500% |
| 負向***大遷移率為***小調校量程的600% |
| 阻 尼 充硅油時，0.25~1.67S連續可調 |
| 啟動時間 2S |
| 溫度范圍 環境溫度-20~85℃ |
| 介質溫度-40~100℃ （法蘭式充高溫硅油時15~315℃） |
| 貯存溫度-40~100℃ |
| 精 度 0.2 0.5 |
| 溫度影響 ±0.2%/10K |
| 靜壓影響 微差壓≤±10% |
| 差 壓≤±0.5% |
| 高靜壓≤±2.0% |
| 結構材料 隔離膜片 不銹鋼316L 哈氏合金C276 蒙耐爾合金 鉭 |
| 排放閥 不銹鋼316L 哈氏合金C276 蒙耐爾合金 鉭 |
| 法蘭和接頭 碳鋼鍍鎳 不銹鋼316L 哈氏合金C276 蒙耐爾合金 |
| O型密封圈 氟橡膠 丁腈橡膠 |
| 灌充液 硅油和惰性油 |
| 螺栓 碳鋼鍍鎳 |
| 外殼 鋁合金 防護等級IP65 |
| 引壓連接件 法蘭NPT1/4中心距54mm |
| 接頭NPT1/2或M20×1.5陽螺紋 |
| 球錐面密封，帶接頭時中心距50.8、54、57.2mm |
| 信號線連接孔G1/2 |
| 重量 約3.8kg |
| |
| 電器連接 |
| |
 |
| |
| 產品系列規格 |
| |
|
序號 |
名稱 |
型號 |
測量范圍 |
***大工作壓力（MPa） |
精度等級 |
|
1 |
基本性差壓變送器 |
SWP-51DP |
0-1~6KPa |
6.9 |
0.2 |
|
0-6 KPa ~1MPa |
14 |
0.5 |
|
2 |
高靜壓型差壓變送器 |
SWP-T51HP |
0-6 KPa ~2.5MPa |
32 |
0.25 |
|
0.5 |
|
3 |
微差壓型差壓變送器 |
SWP-T51DR |
0-125~1250Pa |
6.0 |
0.5 |
|
4 |
差壓流量變送器 |
SWP-T51DL |
0-1~6KPa |
6.9 |
0.25 |
|
0-6~250KPa |
14 |
0.5 |
|
5 |
遠傳差壓變送器 |
SWP-T51DP |
0-6~250KPa |
|
0.5 |
|
遠傳壓力變送器 |
SWP-T51GP |
0-0.16~10MPa |
|
6 |
相對壓力變送器 |
SWP-T51GP |
0-1KPa~40MPa |
|
0.25 |
|
0.5 |
|
7 |
******壓力變送器 |
SWP-T51AP |
0-6KPa~10MPa |
|
0.25 |
|
0.5 |
|
8 |
液位變送器 |
SWP-T51LT |
0-6KPa~1MPa |
2.5 |
0.25 |
|
0.5 | |
| |
| 變送器型號命名 |
| |
|
型號 |
代碼 |
說明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
|
|
品種 |
DP |
|
|
|
|
差壓變送器 |
|
HP |
|
|
|
|
高靜壓差壓變送器 |
|
DP |
|
|
|
|
微差壓變送器 |
|
DL |
|
|
|
|
√ΔP差壓流量變送器 |
|
AP |
|
|
|
|
******差壓變送器 |
|
GP |
|
|
|
|
壓力變送器 |
|
LT |
|
|
|
|
法蘭式差壓變送器 |
|
DP/GP |
|
|
|
|
遠傳差壓、壓力變送器 |
|
量程范圍 |
2 |
|
|
|
0-125~1250Pa |
|
3 |
|
|
|
0-1~6KPa |
|
4 |
|
|
|
0-6~40KPa |
|
5 |
|
|
|
0-40~250KPa |
|
6 |
|
|
|
0-0.16~1MPa |
|
7 |
|
|
|
0-0.4~2.5MPa |
|
8 |
|
|
|
0-1.6~10MPa |
|
9 |
|
|
|
0-6~25MPa |
|
0 |
|
|
|
0-10~40MPa |
|
輸出 |
E |
|
|
4~20mA DC |
|
F |
|
|
4~20mA DC（DR專用） |
|
J |
|
|
4~20mA DC 輸出為√ΔP |
|
S |
|
|
智能 |
|
結構材料 |
|
|
法蘭接頭 |
排氣/排氣閥 |
隔離膜片 |
灌充液體 |
|
22 |
|
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
|
23 |
|
316不銹鋼 |
316不銹鋼 |
哈氏合金C-276 |
|
24 |
|
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|
25 |
|
316不銹鋼 |
316不銹鋼 |
鉭 |
|
33 |
|
哈氏合金C |
哈氏合金C |
哈氏合金C-276 |
|
35 |
|
哈氏合金C |
哈氏合金C |
鉭 |
|
44 |
|
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
|
附加功能 |
M1 |
0-100%線性指示 |
|
M2 |
0-100%平方根指示數 |
|
M3 |
31/2LCD數字顯示器 |
|
B1 |
管裝彎支架 |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架 |
|
D1 |
壓力室泄放閥位于上部 |
|
D2 |
壓力室泄放閥位于下部 |
|
不注 |
NPT1/2錐管陰螺紋連接塊 |
|
C1 |
NPT1/2引壓接頭、后部焊接Φ14引壓管 |
|
C2 |
M20×1.5丁字形陽螺紋連接塊 |
|
C2 |
M20×1.5丁字形螺紋連接塊另加丁字形接頭 |
|
D |
隔爆型 Exd Ⅱ BT4 |
|
I |

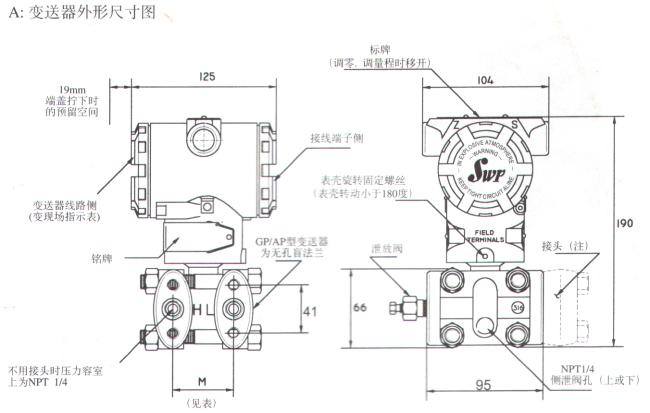

本安型 Exia Ⅱ CT6 | |
| |
| 構造與外形尺寸 |
| |
 |
 |
|
|
|
|

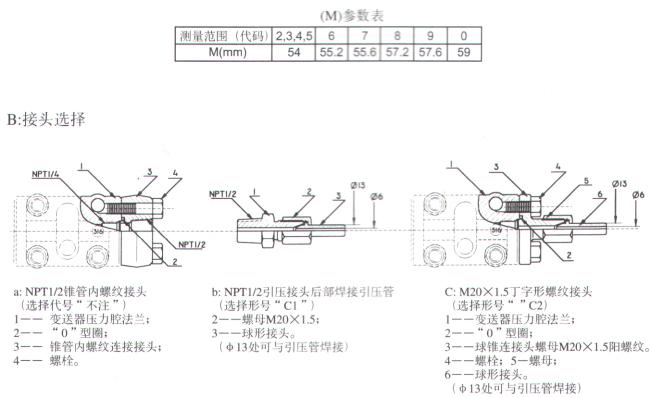

| |
| 一、基本型差壓變送器 |
| |
| SWP-T51DP型差壓變送器型號內容 |
| |
|
型號 |
代碼 |
說明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
SWP-T51DP型差壓變送器 |
|
品種 |
DP |
|
|
|
|
DP基本型差壓變送器 |
| 量程范圍 |
3 |
|
|
|
0-1.3~7.5KPa |
|
4 |
|
|
|
0-6.2~37.4KPa |
|
5 |
|
|
|
0-31.1~186.8KPa |
|
6 |
|
|
|
0-117~690KPa |
|
7 |
|
|
|
0-345~2068KPa |
|
8 |
|
|
|
0-1170~6890KPa |
|
輸出 |
E |
|
|
4~20mADC，帶可調阻尼 |
|
結構材料 |
|
|
法蘭接頭 |
排氣/排氣閥 |
隔離膜片 |
注 |
|
22 |
|
316SST |
316SST |
316不銹鋼 |
|
|
23 |
|
316SST |
316SST |
哈氏合金C-276 |
|
|
24 |
|
316SST |
316SST |
蒙耐爾合金 |
|
|
25 |
|
316SST |
316SST |
鉭 |
|
|
33 |
|
哈氏合金C |
哈氏合金C |
哈氏合金C-276 |
特殊訂貨 |
|
35 |
|
哈氏合金C |
哈氏合金C |
鉭 |
特殊訂貨 |
|
44 |
|
蒙耐爾合金 |
蒙耐爾合金 |
蒙耐爾合金 |
特殊訂貨 |
|
選用件 |
M1 |
線性指示表（0~100%刻度） |
|
M2 |
平方根指示表（0~10刻度） |
|
M4 |
3 1/2位LCD液晶顯示表（0~100%線性） |
|

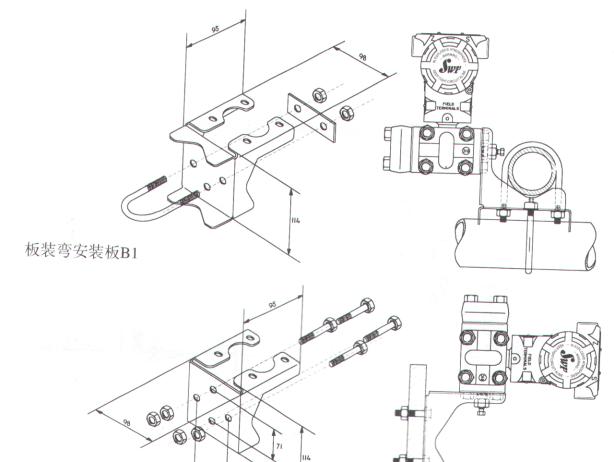

B1 |
管裝彎支架（管外徑Φ50~60） |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架（管外徑Φ50~60） |
|
D1 |
法蘭側面上部用排氣、排液閥 |
|
D2 |
法蘭側面下部用排氣、排液閥 |
|
d |
隔爆型：防爆等級ExdⅡBT5 |
|
i |
本安型：防爆等級ExiaⅡCT6 |
|
J |
"丁字型"接頭：M20×1.5陽螺紋 |
|
N |
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
NPT1/2引壓過渡接頭及后部焊接引壓管（不銹鋼） | |
| |
| SWP-T51HP型高靜壓差壓變送器型號內容 |
| |
|
型號 |
代碼 |
說明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
SWP-T51HP型高靜壓差壓變送器 |
|
品種 |
HP |
|
|
|
|
高靜壓差壓變送器 |
|
量程范圍 |
3 |
|
|
|
0-1.3~7.5KPa |
|
4 |
|
|
|
0-6.2~37.4KPa |
|
5 |
|
|
|
0-31.1~186.8KPa |
|
6 |
|
|
|
0-117~690KPa |
|
7 |
|
|
|
0-345~2068KPa |
|
輸出 |
E |
|
|
4~20mADC，帶可調阻尼 |
|
結構材料 |
|
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
|
|
22 |
|
316SST |
316SST |
316L |
|
|
23 |
|
316SST |
316SST |
哈氏合金C-276 |
|
|
選用件 |
M1 |
線性指示表（0~100%刻度） |
|
M2 |
平方根指示表（0~10刻度） |
|
M4 |
3 1/2位LCD液晶顯示表（0~100%線性） |
|
B1 |
管裝彎支架（管外徑Φ50~60） |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架（管外徑Φ50~60） |
|
D1 |
法蘭側面上部用排氣、排液閥 |
|
D2 |
法蘭側面下部用排氣、排液閥 |
|
d |
隔爆型：防爆等級ExdⅡBT5 |
|
i |
本安型：防爆等級ExiaⅡCT6 |
|
J |
"丁字型"接頭：M20×1.5陽螺紋 |
|
N |
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
NPT1/2引壓過渡接頭及后部焊接引壓管（不銹鋼） | |
| |
| SWP-T51DR型微差壓變送器型號內容 |
| |
|
型號 |
代碼 |
說明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
SWP-T51DR型微差壓變送器 |
|
品種 |
DR |
|
|
|
|
微差壓變送器 |
|
量程范圍 |
2 |
|
|
|
0-0.125~1.5KPa |
|
輸出 |
F |
|
|
4~20mADC，帶可調阻尼 |
|
結構材料 |
|
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
|
|
22 |
|
316SST |
316SST |
316L |
|
|
選用件 |
M1 |
線性指示表（0~100%刻度） |
|
M2 |
平方根指示表（0~10刻度） |
|
M4 |
3 1/2位LCD液晶顯示表（0~100%線性） |
|
B1 |
管裝彎支架（管外徑Φ50~60） |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架（管外徑Φ50~60） |
|
D1 |
法蘭側面上部用排氣、排液閥 |
|
D2 |
法蘭側面下部用排氣、排液閥 |
|
d |
隔爆型：防爆等級ExdⅡBT5 |
|
i |
本安型：防爆等級ExiaⅡCT6 |
|
J |
"丁字型"接頭：M20×1.5陽螺紋 |
|
N |
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
NPT1/2引壓過渡接頭及后部焊接引壓管（不銹鋼） | |
| |
| 二、SWP-T61DP/GP遠傳差壓/壓力變送器 |
| |
SWP-T61DP/GP變送器加裝密封遠傳裝置
后構成SWP-T61DP/GP遠傳差壓/壓力變送器。
它可避免被測介質直接與變送器隔離膜片接觸，
適用于以下情況：
1、 介質對變送器接頭和敏感元件有腐蝕作用時。
2、 將高溫介質與變送器隔離時。
3、 被測介質粘度高或有固體懸浮物易堵塞時。
4、 被測介質如果用引壓管引出易固化或結晶時。
5、 更換被測介質需沖洗以防交混時。
6、 須保持衛生條件，防止污染時。 |
|
|
| |

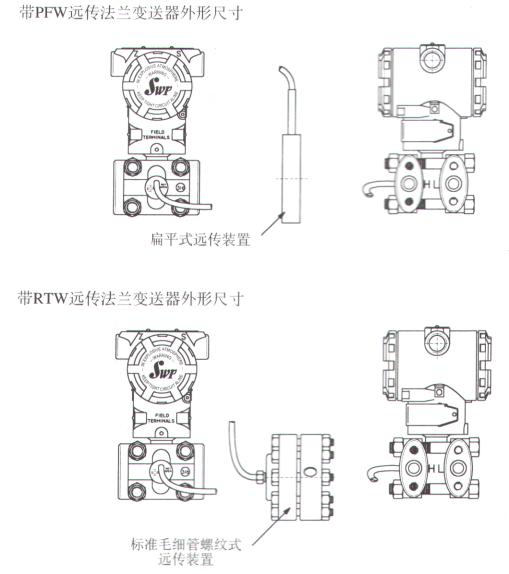

| SWP-T61DP/GP遠傳差壓/壓力變送器外形及安裝 |
| |
|
|
| |
| SWP－T51GP/DP遠傳壓力、差壓變送器型號命名 |
| |
|
型 號 |
代 碼 |
說 明 |
|
SWP－T51 |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
品種 |
GP/DP |
|
|
|
|
|
|
遠傳壓力、差壓變送器 |
|
測量范圍 |
4 |
|
|
|
|
|
0-6~40KPa |
|
5 |
|
|
|
|
|
0-40~250KPa |
|
6 |
|
|
|
|
|
0-0.16~1MPa |
|
7 |
|
|
|
|
|
0-0.4~2.5MPa |
|
8 |
|
|
|
|
|
8 0-1.6~10MPa |
|
輸出 |
E |
|
|
|
|
4~20mA DC、帶可調節阻尼 |
|
法蘭材料、隔離膜片 |
22 |
|
|
|
316SST 316L |
|
遠傳裝置 |
S1 |
|
|
一個遠傳裝置 |
|
S2 |
|
|
二個遠傳裝置 |
|
選用件（不選擇不填） |
M1 |
|
線性指示表（0~100%刻度） |
|
M2 |
|
平方根指示表（0~10刻度） |
|
M4 |
|
31/2位LCD液晶顯示表（0~100%線性） |
|
B1 |
|
管裝彎支架（管外徑Φ50~60） |
|
B2 |
|
板裝彎支架 |
|
B3 |
|
管裝平支架（管外徑Φ50~60） |
|
d |
|
隔爆型：防爆等級ExdⅡBT5 |
|
i |
|
本安型：防爆等級ExiaⅡCT6 |
|
J |
|
"丁字型"接頭：M20×1.5陽螺紋 |
|
N |
|
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
|
NPT1/2引壓過渡接頭及后部焊接引壓管/不銹鋼 |
|
附加 |
/□ |
遠傳法蘭型號PFW、RTW、RFW、EFW | |
| |

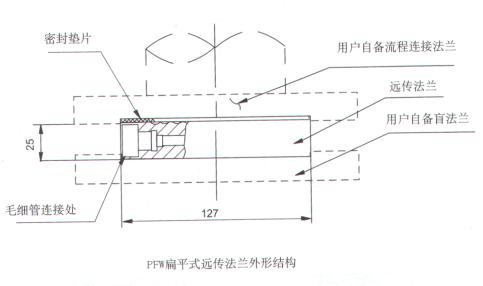

| 1、PFW型扁平式遠傳法蘭（標準3"，2.5MPa） |
|
|
| |
| PFW扁平式遠傳法蘭選型內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
PFW |
□ |
|
|
PFW 扁平式遠傳法蘭 |
|
型式 |
11 |
|
|
標準80（3"）法蘭 |
|
遠傳法蘭膜片材料 |
A |
|
316L |
|
B |
|
哈氏合金C276 |
|
C |
|
鉭 |
|
殼體材料 |
11 |
316SST | |
| |

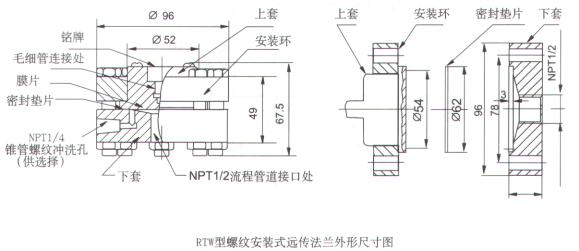

| 2、RTW型螺紋安裝式遠傳法蘭（***大工作壓力10MPa） |
| |
|
|
| |
| RTW螺紋安裝式遠傳法蘭選型內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
RTW- |
□ |
□ |
□ |
□ |
□ |
RTW 螺紋安裝式遠傳法蘭（***大工作壓力10MPa） |
|
沖洗備用孔 |
11 |
|
|
|
|
無 |
|
21 |
|
|
|
|
有 |
|
遠傳法蘭膜片材料 |
A |
|
|
|
316L |
|
B |
|
|
|
哈氏合金C276 |
|
C |
|
|
|
鉭 |
|
結構件材料 |
11 |
|
|
上套316SST，安裝環為碳鋼，墊片為石棉或氟橡膠 |
|
31 |
|
|
上套、安裝環為316SST，墊片為石棉或氟橡膠 |
|
下套材料 |
A |
|
316SST |
|
B |
|
哈氏合金C |
|
引壓連接孔 |
13 |
NPT1/2錐管螺紋 | |
| |
| 3、EFW插入式遠傳法蘭（標準3"或4"，工作壓力2.5MPa） |
| |
|
|
| |
| EFW插入式遠傳法蘭選型內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
EFW- |
□ |
□ |
□ |
□ |
EFW 插入式遠傳法蘭 |
|
插入直徑和接觸介質部分的材料 |
11 |
|
|
|
80（3"） 316L |
|
12 |
|
|
|
80（3"） 哈氏合金C（特殊訂貨） |
|
13 |
|
|
|
100（4"） 316L |
|
14 |
|
|
|
100（4"） 哈氏合金C（特殊訂貨） |
|
膜片材料 |
A |
|
|
316L |
|
B |
|
|
哈氏合金C276 |
|
C |
|
|
鉭 |
|
插入長度mm |
20 |
|
50（2"） |
|
40 |
|
100（4"） |
|
60 |
|
150（6"） |
|
法蘭材料和額定壓力（38℃時） |
A11 |
碳鋼鍍鋅 150#***大工作壓力為2.5MPa |
|
A12 |
碳鋼鍍鋅 300#***大工作壓力為5MPa | |
| |
| 4、RFW型法蘭安裝式遠傳法蘭 |
| |
|
|
| |

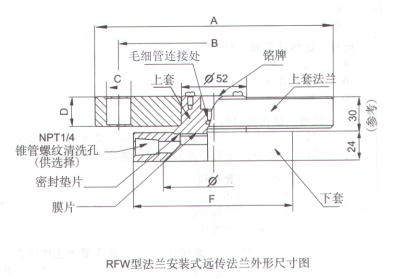

| RFW型法蘭安裝式遠傳法蘭外形尺寸 |
| |
|
上套法蘭 |
下套法蘭 |
|
公稱管徑（英寸) |
公稱壓力（LB/Mpa） |
外徑A |
厚度D |
螺孔中心距B |
螺孔數量n |
拴孔直徑C |
直徑Φ（mm） |
直徑F（mm） |
|
1 |
150/2 |
108 |
14.3 |
79.4 |
4 |
16 |
26.9 |
63.5 |
|
300/5 |
124 |
17.2 |
88.9 |
4 |
20 |
66.5 |
|
1.5 |
150/2 |
127 |
17.2 |
98.4 |
4 |
16 |
41.9 |
78.74 |
|
300/5 |
156 |
20.7 |
114.5 |
4 |
23 |
|
2 |
150/2 |
152 |
19.1 |
120.6 |
4 |
20 |
52.5 |
95.25 |
|
300/5 |
165 |
22.2 |
127.0 |
8 |
20 |
|
3 |
150/2 |
191 |
23.8 |
152.4 |
4 |
20 |
79 |
127 |
|
300/5 |
210 |
25.5 |
168.3 |
8 |
23 |
|
4 |
150/2 |
229 |
23.8 |
190.5 |
8 |
20 |
103
|
157.2 |
|
300/5 |
254 |
31.8 |
200 |
8 |
23 | |
| |
| RFW法蘭安裝式遠傳法蘭選型內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
RFW- |
□ |
□ |
□ |
□ |
□ |
RFW 法蘭安裝式遠傳法蘭 |
|
沖洗備用孔 |
11 |
|
|
|
|
無 |
|
21 |
|
|
|
|
有 |
|
遠傳法蘭膜片材料 |
A |
|
|
|
316L |
|
B |
|
|
|
哈氏合金C276 |
|
C |
|
|
|
鉭 |
|
結構件材料 |
11 |
|
|
上套316SST，安裝環為碳鋼，墊片為石棉或氟橡膠 |
|
31 |
|
|
上套、安裝環為316SST，墊片為石棉或氟橡膠 |
|
下套材料 |
A |
|
316SST |
|
B |
|
哈氏合金C |
|
|
|
下套尺寸 |
額定***大工作壓力（38℃） |
|
21 |
150# |
2.5MPa（推薦選用） |
|
22 |
300# |
5MPa |
|
41 |
150# |
2.5MPa |
|
42 |
300# |
5MPa |
|
51 |
150# |
2.5MPa |
|
51 |
300# |
5MPa |
|
71 |
150# |
2.5MPa（推薦選用） |
|
72 |
300# |
5MPa |
|
91 |
150# |
2.5MPa |
|
92 |
300# |
2.5MPa | |
| |
| 灌充液特性 |
| |
|
灌充液代號 |
灌充液 |
溫限 |
比重 |
溫度膨脹系數 |
25℃時的粘度(MPa.S) |
|
D |
普通硅油 |
-40至150℃ |
0.934 |
0.00108 |
9.5 |
|
S |
高溫硅油 |
-15至315℃ |
1.07 |
0.00053 |
44~50 |
|
F |
惰性填充液（氟油） |
-45至205℃ |
1.85 |
0.000864 |
6.5 | |
| |
| 三、壓力變送器 |
| |
SWP-T61GP相對壓力變送器測量范圍大，***小可測量1KPa的壓力，可用于液體、氣體和蒸氣的測量。
SWP-T61AP******壓力變送器可對諸如除氣系統、蒸餾塔、蒸發器和結晶器等裝置的******壓力進行測量。可用于液體、氣體和蒸汽的測量。 |
| |
| SWP-T51GP/AP相對/******壓力變送器型號內容 |
| |
|
型號 |
代碼 |
說明 |
|
SWP－T51 |
□ |
□ |
□ |
□ |
|
|
品種 |
GP |
|
|
|
相對壓力變送器 |
|
AP |
|
|
|
******壓力變送器 |
|
測量范圍 |
3 |
|
|
0-1~6KPa（不含AP） |
|
4 |
|
|
0-6~40KPa |
|
5 |
|
|
0-40~250KPa |
|
6 |
|
|
0-0.16~1MPa |
|
7 |
|
|
0-0.4~2.5MPa |
|
8 |
|
|
0-1.6~10MPa |
|
9 |
|
|
0-6~25MPa（不含AP） |
|
0 |
|
|
0-10~40MPa（不含AP） |
|
結構材料 |
|
|
法蘭和接頭 |
排液閥 |
隔離膜片 |
|
22 |
|
316SST |
316SST |
316L |
|
23 |
|
316SST |
316SST |
哈氏合金C276 |
|
24 |
|
316SST |
316SST |
蒙耐爾合金 |
|
25 |
|
316SST |
316SST |
鉭 |
|
33 |
|
哈氏合金C |
哈氏合金C |
哈氏合金C276 |
|
35 |
|
哈氏合金C |
哈氏合金C |
鉭 |
|
44 |
|
蒙耐爾合金 |
蒙耐爾合金 |
蒙耐爾合金 |
|
選用件 |
M1 |
線性指示表（0~100%刻度） |
|
M2 |
3 1/2位LCD液晶顯示表（0~100%線性） |
|
B1 |
管裝彎支架（管外徑Φ50~60） |
|
B2 |
板裝彎支架 |
|
B3 |
管裝平支架（管外徑Φ50~60） |
|
D1 |
法蘭側面上部用排氣、排液閥 |
|
D2 |
法蘭側面下部用排氣、排液閥 |
|
d |
隔爆型：防爆等級ExdⅡBT5 |
|
i |
本安型：防爆等級ExiaⅡCT6 |
|
j |
丁字型"接頭：M20×1.5陽螺紋 |
|
N |
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
NPT1/2引壓過渡接頭及后部焊接引壓管（不銹鋼） | |
| |
| 四、液位變送器 |
| |
液位變送器的安裝法蘭標準按ANSI，
管道尺寸3"、4"，等級為150LB（2.5MPa）、
300LB（5MPa）。也可按GB9116-88、DN80、
DN100，PN2MPa |
| |
|
|

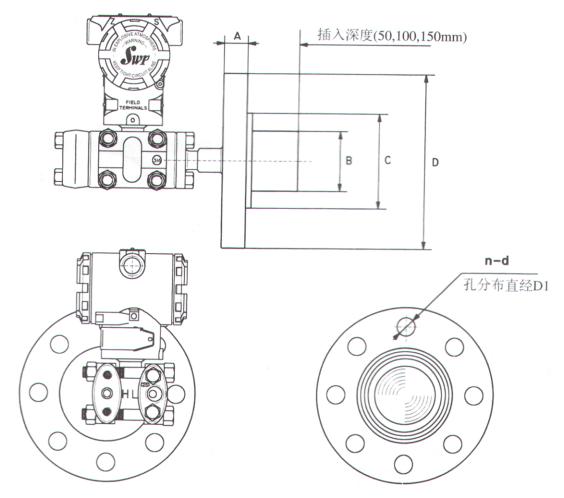

| |
| 外形尺寸 |
| |
|
|
| |
| SWP-T51LT液位變送器選型內容 |
| |
|
型 號 |
代 碼 |
說 明 |
|
SWP-T51 |
□ |
□ |
□ |
□ |
□ |
□ |
|
|
品種 |
LT |
|
|
|
|
|
LT液位變送器 |
|
測量范圍 |
4 |
|
|
|
|
0-6~40KPa |
|
5 |
|
|
|
|
0-40~250KPa |
|
6 |
|
|
|
|
0-0.16~1MPa |
|
連接形式 |
1 |
|
|
|
平法蘭 |
|
3 |
|
|
|
插入式法蘭 |
|
類型 |
A0 |
|
|
3"平法蘭 |
|
B0 |
|
|
4"平法蘭 |
|
A2 |
|
|
3"插入長度50mm |
|
A4 |
|
|
3"插入長度100mm |
|
A6 |
|
|
3"插入長度150mm |
|
B2 |
|
|
4"插入長度50mm |
|
B4 |
|
|
4"插入長度100mm |
|
B6 |
|
|
4"插入長度150mm |
|
接觸介質零件的材料 |
|
|
低壓側壓力室及接液膜片 |
高壓側接液隔離膜片 |
|
22 |
|
316SST |
316SST |
|
23 |
|
316SST |
哈氏合金C276 |
|
24 |
|
316SST |
蒙耐爾合金 |
|
25 |
|
316SST |
鉭 |
|
33 |
|
哈氏合金C |
哈氏合金C276 |
|
35 |
|
哈氏合金C |
鉭 |
|
44 |
|
蒙耐爾合金 |
蒙耐爾合金 |
|
選用件 |
M1 |
線性指示表（0~100%刻度） |
|
M4 |
3 1/2位LCD液晶顯示表（0~100%線性） |
|
D1 |
低壓側法蘭側面上部用排氣、排液閥 |
|
D2 |
低壓側法蘭側面下部用排氣、排液閥 |
|
d |
隔爆型：防爆等級ExdⅡBT5 |
|
i |
本安型：防爆等級ExiaⅡCT6 |
|
J |
"丁字型"接頭：M20×1.5陽螺紋 |
|
N |
"腰 型"接頭：NPT1/2錐管螺紋 |
|
C12 |
NPT1/2引壓過渡接頭及后部焊接引壓管（不銹鋼） | |
| |

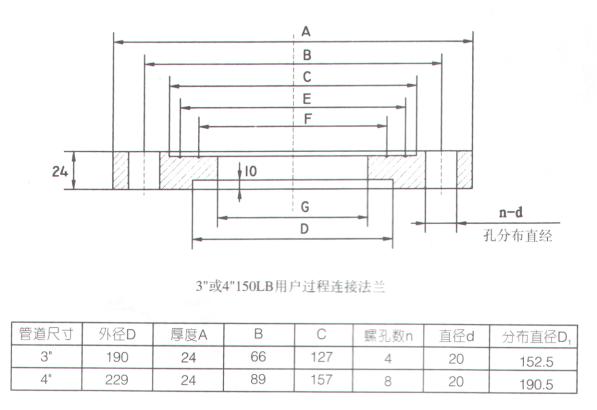

| 液位法蘭尺寸及選型 |
| |
安裝法蘭標準按ANSI，管道尺寸3"、4"，等級為150LB（2.5MPa）、300LB
（5MPa）。也可按GB9116-88、DN80、DN100，PN=2MPa |
|
|
 |

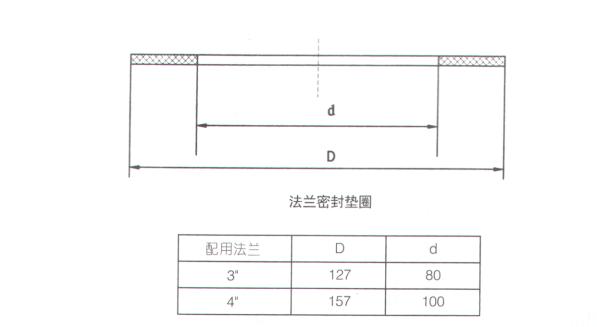

| 用戶應按接觸介質特性，自行選擇法蘭密封墊圈材質，本廠推薦石棉橡膠、氟橡膠、尼龍、聚四氟乙烯等材料。 |
產品詳細介紹
