SWP-LED-HK液位<=>容積控制儀
|
 |
|
|
|
|
產品名稱：SWP-LED-HK液位<=>容積控制儀
產品編號：Pro2006911154556
產品型號：
更新時間：2006.09.11
出品單位：香港昌暉儀表
|
 |
|
 產品詳細介紹 |
|
SWP-LED液位<=>容積控制儀可對各種形狀罐體進行液位<=>容積轉換測量控制。 |
|
一、主要特點 |
|
1、有極寬的顯示測量范圍，可顯示整五位的液位測量值及整八位的容積測量值（0--999999字），可準確到小數點后三位（0.001）進行容積顯示。 |
|
2、 查表法進行運算，可對無規則罐體實現高精度的液位<=>容積轉換控制。 |
|

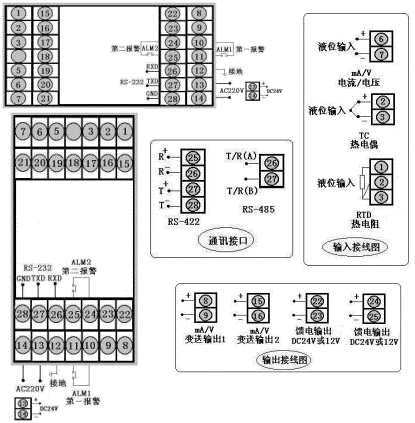

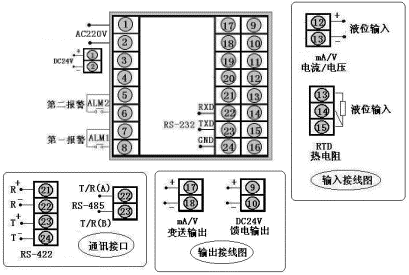

二、 儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖） |
|
型號 |
SWP-HK80系列 |
接 線 圖 |
| 儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
|
|
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
|
|
型號 |
SWP-HK90系列 |
接 線 圖 |
| 儀表外形 |
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
| |
|
★HK80系列與HE80系列接線端子序列號定義不同 |
|
三、 SWP-LED液位<=>容積控制儀型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP - HK |
□□□- □□-□□ - □□ -□ -□ -□ |
5位+8位液位<=>容積控制 |
|
外形尺寸 |
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
|
160×80mm（橫式）80×160mm（豎式） |
|
96×96mm | |
|
控制作用 |
|
? |
? |
? |
? |
? |
? |
? |
? |
|
|
通訊方式 |
□ |
|
|
|
|
|
|
|
參見"通訊方式" |
|
輸出方式 |
□ |
|
|
|
|
|
|
參見"控制輸出方式" |
|
輸入類型 |
□□ |
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
|
? |
? |
? |
? |
|
無控制（或報警，可省略） |
|
上限控制（或報警） |
|
下限控制（或報警） | |
|
第二報警方式 |
|
? |
? |
? |
|
無控制（或報警，可省略） |
|
上限控制（或報警） |
|
下限控制（或報警） | |
|
饋電輸出 |
|
? |
? |
|
|
供電方式 |
|
? |
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） | |
|
外形特征 |
|
| |
|
★ 輸入類型：（出廠默認值） |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
說 明 |
|
A |
4～20 mA |
-1999～99999d |
D |
0～5 V |
-1999～99999d |
本表所列為***大量程，用戶可在量程范圍內通過修改儀表二級參數確定量程范圍 |
|
B |
0～10 mA |
-1999～99999d |
L |
電 阻 |
-1999～99999d |
|
C |
1～5 V |
-1999～99999d |
R |
用戶特定 |
全 量 程 | |
|
★ 控制輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 | |
|
★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
|
★ 型號舉例： |
|
①SWP-HK801-22-A-NN |
|
無控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，帶RS-232通訊，4～20mA控制輸出，無報警輸出。 |
|
②SWP-HK903-81-A-HL-P |
|
帶控制（或報警）輸出液位?容積控制儀，輸入類型為4～20mA，繼電器控制輸出，帶RS-485通訊，帶上下限繼電器報警輸出，帶DC24V饋電輸出。 | |
|
|
|
|
|
