SWP-LED手動操作器/光柱顯示手動操作器
|
 |
|
|
|
|
產品名稱：SWP-LED手動操作器/光柱顯示手動操作器
產品編號：Pro2006911153923
產品型號：
更新時間：2006.09.11
出品單位：香港昌暉儀表
|
 |
|
 產品詳細介紹 |
|
SWP-LED系列手動操作控制器/光柱顯示手動操作器可接在各種調節器之后作備用儀表。一旦調節器失效，可由本控制器進行手動操作。并可取代伺服放大器直接驅動閥門。 |
|
SWP-LED系列手動操作控制器/光柱顯示手動操作器集數字儀表與模擬儀表于一體，可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制（高亮度LED數碼顯示）及相對模擬量顯示（光柱顯示），使測量值的顯示更為清晰直觀。并可選擇雙光柱顯示。 |
|
一、 主要特點 |
|
1、 可分別帶有一路模擬量控制輸出、一路開關量控制輸出--繼電器正轉、反轉控制，及一路模擬量變送輸出，可適用于各種測量控制場合。 |
|
2、 可實現自動/手動無擾動切換。手動切換至自動時，采用逼近法積算，并帶切換限幅功能，以實現手動/自動的平滑切換。 |
|
3、 可同屏顯示測量信號及反饋信號。 |
|
二、 儀表外形及接線圖（以下為基本配線,特殊訂貨請參考隨機接線圖） |
|
型號 |
SWP-ND835系列 |

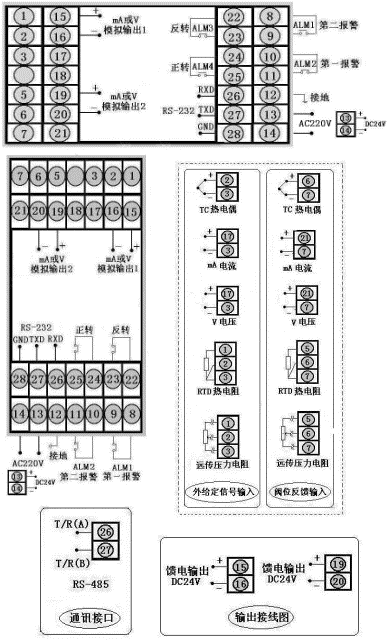

接 線 圖 |
| 儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
|
型號 |
SWP-NT835系列（橫式） |
| 儀表外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
型號 |
SWP-NS835系列 |
| 儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
|
型號 |
SWP-NT835系列（豎式） |
| 儀表外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g |
|
型號 |
SWP-ND935系列 |

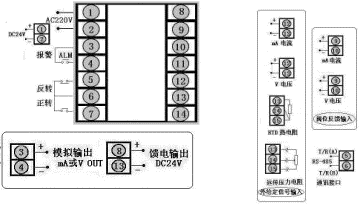

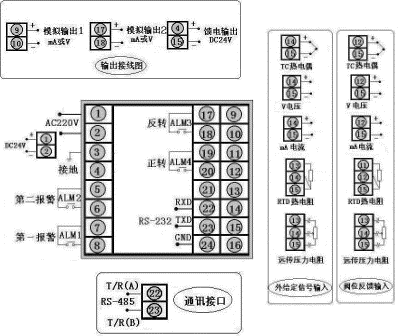

接 線 圖 |
| 儀表外形 |
儀表尺寸:96×96×140mm
開孔尺寸:92×92mm
重 量:400g
|
|
|
型號 |
SWP-ND435系列 |

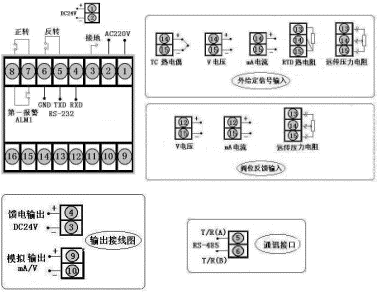

接 線 圖 |
| 儀表外形 |
儀表尺寸:96×48×110mm
開孔尺寸:92×44mm
重 量:240g
|
|
|
型號 |
SWP-ND435系列 |
接 線 圖 |
| 儀表外形 |
儀表尺寸:72×72×110mm
開孔尺寸:68×68mm
重 量:240g
|
| |
| 三、SWP-LED系列手動操作器型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP -N |
□ □ □□-□ □ □-□□/ □ □-□ □ -□-□ |
新一代手動操作器 |
|
外形特征 |
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
|
|
外形尺寸 |
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| 96×48mm |
| 72×72mm |
| 160×80mm,80×160mm |
| 96×96mm | |
|
控制作用 |
35 |
|
|
|
|
|
|
|
|
|
手動操作器 |
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
參見 "通訊方式" |
|
控制輸出方式 |
□ |
|
|
|
|
|
|
|
參見 "控制輸出方式" |
|
變送輸出方式 |
□ |
|
|
|
|
|
|
參見 "變送輸出方式" |
|
PV輸入類型 |
□□ |
|
|
|
|
|
參見"輸入類型" |
|
SV輸入類型 |
□ □ |
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
|
? |
? |
? |
|
|
第二報警方式 |
|
? |
? |
|
|
饋電輸出 |
P |
? |
DC24V饋電輸出 |
|
供電方式 |
|
| DC24V供電 |
| AC90～265V供電（開關電源） |
| AC220V供電（線性電源，可省略） | | |
|
四、 SWP-LED系列光柱顯示手動操作器型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP -N |
T □ □□-□ □ □- □□/□□-□ □ -□-□ -□ |
新一代光柱顯示手動操作器 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
160×80mm,80×160mm |
|
控制作用 |
35 |
|
|
|
|
|
|
|
|
|
|
手動操作器 |
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
控制輸出方式 |
□ |
|
|
|
|
|
|
|
|
參見"控制輸出方式" |
|
變送輸出方式 |
□ |
|
|
|
|
|
|
|
參見"變送輸出方式" |
|
PV輸入類型 |
□□ |
|
|
|
|
|
|
參見"輸入類型" |
|
SV輸入類型 |
□□ |
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
|
? |
? |
? |
? |
|
|
第二報警方式 |
|
? |
? |
? |
|
|
饋電輸出 |
P |
|
|
DC24V饋電輸出 |
|
供電方式 |
|
? |
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） | |
|
外形特征 |
|
| |
|
★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 規 格 |
用 戶 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA開方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA開方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V開方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V開方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切換輸入 |
|
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
|
|
| |
|
★ 控制輸出方式 |
|
選型代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
輸出方式 |
無輸出 |
繼電器 |
4～20mA |
0～10mA |
1～5V |
0～5V |
SCR輸出 |
SSR輸出 |
特殊規格 |
SOT輸出 | |
|
★ 變送輸出方式 |
|
選型代碼 |
0 |
2 |
3 |
4 |
5 |
8 |
|
輸出方式 |
無輸出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊規格 | |
|
★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
|
★ 型號舉例： |
|
SWP-ND835-81-12/12-LH-P-W |
|
通訊方式RS485，輸出方式為繼電器輸出，PV輸入類型為4～20 mA，SV輸入類型為4～20 mA，第一報警為下限報警，第二報警為上限報警，DC24V饋電輸出，DC24V供電。 | |
|
|
|
|
|
