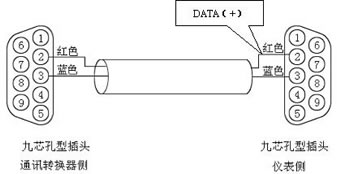

7.4 MODBUS_RTU 通訊協議 |
1、 數據傳輸格式： 1位起始位、8位數據位、1位停止位、無奇偶效驗位。 |
2、 儀表數據格式： 2 字節寄存器值 = 寄存器數高 8 位 二進制值 + 寄存器數低 8 位二進制數 |
|
|
|
讀寄存器命令格式： |
|
1 |
2 |
3 |
4 |
5 |
6 |
7-8 |
|
DE |
3 |
起 始寄存器高位 |
起始寄存器低位 |
寄存器數高位 |
寄存器數低位 |
CRC | |
| 應答： |
|
1 |
2 |
3 |
4-5 |
6-7 |
… |
M*2+2 – M*2+3 |
M*2+4 – M*2+5 |
|
1 |
2 |
字節計數 M*2 |
寄存器數據 1 |
寄存器數據 2 |
… |
寄存器數據 M |
CRC | |
|
|
CRC： 校驗字節， 采用 CRC-16循環冗余錯誤校驗，詳細說明見“MODBUS協議資料”。 |
|
寄存器定義表同表 7-3-1。 |
|
打印輸出 |
|

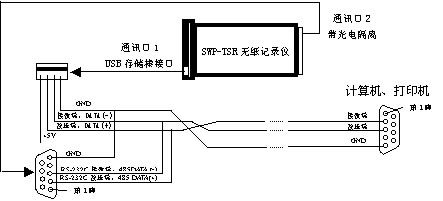

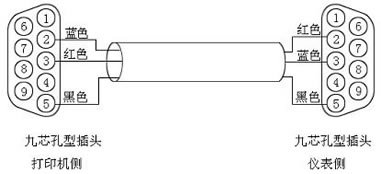

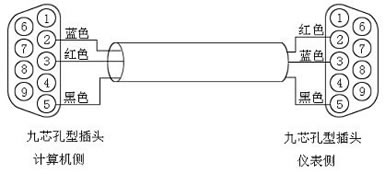

帶 RS232 通訊功能的儀表具有打印的功能，可接帶串行口的打印機，打印口即儀表后的 9 針通訊口，打印機類型、通訊波特率在通 |
|
訊組態中設置。 |
|

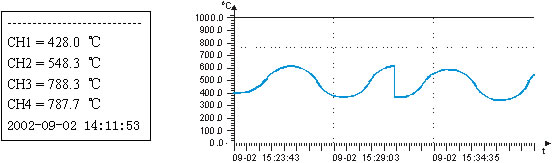

8.1 定時打印 |
|
當需要定時打印實時測量值時，在通訊組態中設置參數“打印間隔”，可設置 0-240 分鐘，“ 0 ”表示不輸出。當定時時間到時， |
|

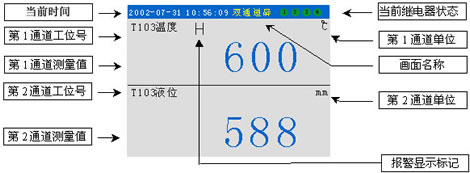

輸出當前儀表所有通道的實時測量值，如下圖所示。在任意畫面下按“ F1 ” + “ PRINT ”鍵可打印輸出當前實時測量值。 |
|
|
|
8.2 歷史記錄打印 |
|

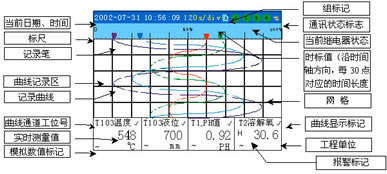

按“ PRINT”鍵，屏幕上將彈出“歷史記錄打印”設置窗，如下圖所示，設置打印通道、打印曲線或打印數值、時標壓縮倍率、打印 |
|
記錄時間段，窗口***下方一行為儀表歷史數據記錄的時間范圍。設置好后，將光標移到“確認”選項，按“ ENT ”鍵即打印輸出。打印 |
|
結果如下圖所示： |
|
|
|
型譜表 |
|
型號 |
規格代碼 |
附加規格代碼 |
說 明 |
|
TSR202 |
|
|
TSR200（2 ch）（標準配置） |
|
TSR204 |
|
|
TSR200（4 ch） |
|
TSR206 |
|
|
TSR200（6 ch） |
|
TSR208 |
|
|
TSR200（8 ch） |
|
TSR210 |
|
|
TSR200（10 ch） |
|
TSR212 |
|
|
TSR200（12 ch） |
|
存儲器
容量 |
-1 |
|
64 Mbit （標準配置） |
|
-2 |
|
128 Mbit |
|
-3 |
|
192 Mbit |
|
顯示語言 |
-0 |
|
簡體中文（標準配置） |
|
-1 |
|
英文 |
|
-2 |
|
繁體中文 |
|
-3 |
|
多語言版 (包括簡、繁體中文和英文，可切換) |
|
附加規格 |
/J(1-12) |
繼電器輸出點數 |
|
/P(1-6) |
DC24V饋電路數 |
|
/C2 |
RS-232接口 *1 |
|
/C3 |
RS-485接口 *1 |
|
/L |
帶流量積算功能（含報表功能） |
|
/T |
帶天然氣運算功能（含報表功能） |
|
/PID |
帶 PID控制功能 | |
*1 不能同時指定 /C2 、 /C3 ，使用微型打印機時，須***配置 RS-232 接口 。 |
|
如：TSR206-2-0/J4 /C2 表示外形尺寸 288*288*240 的 6 路簡體中文版 TSR 彩色無紙記錄儀，帶 4 個繼電器輸出點，帶 RS-232 通訊接口，配置 128Mbit 內存。 |
|
型 號 |
代 碼 |
說 明 |
|
SWP-TSR-PW |
□ |
電源板 ,可帶6路DC24V饋電輸出（0－6） |
|
SWP-TSR-AI |
□ |
多通道全隔離全可切輸入卡（ 1－8） |
|
SWP-TSR-USB |
□ |
USB存儲棒（1：64Mb，2：128Mb） | |
|
日常維護 |
|
為了使儀表能長期正常工作，請注意日常的檢查及維護，確保儀表工作在良好的工作狀態。如有異常情況請查閱本手冊相關內容或即 |
|
時與本公司客服聯系，以便即時排除問題保護您的權益。 |
|
10.1 檢查連接部分 |
斷電時，將后端蓋取下檢查 L 、 N 、 G 端是否松動三芯電源線是否連接正常。接地線 G 是否正確接地。（接地端電阻務必低于 |
|
|
|
|
|
檢查完畢后，合上后端蓋。 |
|
10.2 檢查使用環境 |
本儀表正常使用的環境溫度為： 0 ℃ —45 ℃ ；環境濕度為： 10%—85% （無結露）；無強干擾的儀表盤上； |
請注意不要安裝在太陽光直射、多蒸汽、多腐蝕性氣體、電磁發生源的地方。 |

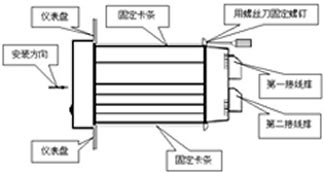

為了能使本儀表牢靠地安裝在儀表盤上，儀表盤面板的鋼板厚度不應低于 4mm 。 |
|
不要野蠻安裝，防止儀表外殼變形，壓壞內部元件。 |
|
10.3 更換保險絲 |
|
如果由于異常情況而導致儀表里的保險絲損壞，用戶可以把儀表返修也可以自己更換保險絲，為了防止發生危險，請務必在更換保險 |
|
絲時確認儀表已斷開電源，在更換時不要使保險絲插座發生短路。 |
|
|
|
|
3 、小心拉起前面板，注意不要用力拉扯，可能導致液晶屏信號排線斷裂； |
|
|
|
|
|
|
|
|
|
8 、上電檢查。 |
|
10.4 校正 |
|
|
|
|
直流標準電源電壓發生器（輸出范圍 20mV—20V 精度 ±0.005% ）； |
|
撥可變電阻器（輸出范圍 0.1—500W 精度 ±0.001% 分辨率 0.001W ）。 |
|
|
1 、連接電源，確保正確接地，使儀表充分預熱（ 30 分鐘以上）； |
|
|
3 、對設定輸入量程上的各點（ 0 ， 50% ， 100% ）分別輸入對應信號，記錄輸入值與測量值； |
|

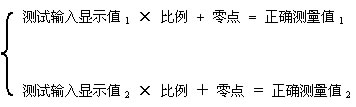

4 、跟據下面的方程式求出修正比例及零點的值，您可以自行在儀表內設置。 |
|
|
|
10.5 更換電池 |
|
儀表使用 3.6V 鋰電池作為后備電源，僅供斷電狀態下維持始終運行，若斷電后，時鐘停止運行，說明電池電能已耗盡，需更換新電 |
|
池，該電池位于儀表主機板上。 |
|
應用舉例 |
|
某系統用孔板測量氣體，差壓輸入，壓力、溫度補償， 無輸出，要求差壓小于 10Kpa 時，流量不累積。系統有關參數如下： |
第 1 路接差壓變送器： 4 － 20mA ， 量程 0 － 80KPa |
|
|
第 2 路接溫度變速器： PT100 ， 量程 0 － 300.0 ℃ |
|
|
第 3 路接壓力變送器： 1 － 5V ， 量程 0 － 3MPa |
當壓力 > 1.5MPa 時，繼電器 2 報警輸出。 |
工作點大氣壓力 ( P A )： 0.08 MPa |
標況密度： ρ20 =2Kg/ |
|
要求每天 8 點、 16 點、 24 點記錄累積流量，并能顯示每 8 個小時的生產量。 |
儀表每隔 6 秒記錄 1 次數據。采樣 RS-232C 通訊方式與上位機通訊，波特率為 9600bps ，通訊協議為 MODBUS-RTU 。存儲容量 |
|
|
儀表型號為： TSR103-2-0/J2/P1/C2/L |
當差壓為 80Kpa ，工作壓力 P=3Mpa , 工作溫度 T=300℃ 時，***大流量 M=100N /h 。 |
|
參數設定如下： |

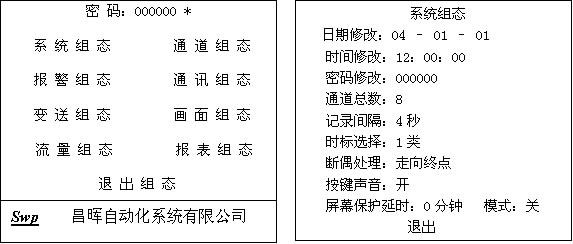

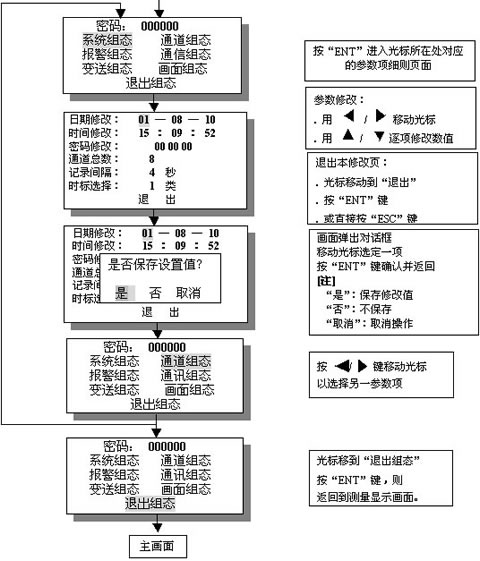

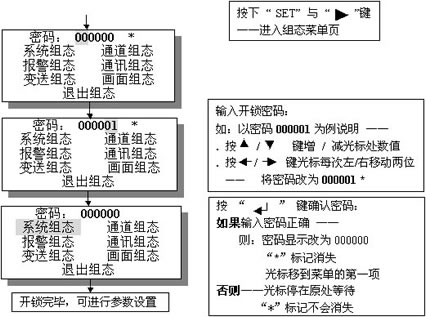

1 ）按“ SET ” + “  ”鍵進入組態，輸入正確的密碼進入參數設置。 |
|
2 ）進入系統組態，設置下表參數： |
|
參數名稱 |
設定值 |
參數名稱 |
設定值 |
|
總通道數 |
3 |
記錄間隔 |
6 ( 秒 ) | |
|
3 ）退出系統組態，進入通道組態，設置下表參數： |
|
參數名稱 |
通道 1 設定值 |
通道 2 設定值 |
通道 3 設定值 |
|
型號 |
4-20 mA |
PT100 |
1-5V |
|
量程 |
0 － 80.0 |
0-300.00 |
0-3.0 |
|
濾波系數 |
0 |
0 |
0 |
|
單位 |
Kpa |
℃ |
MPa |
|
小數位數 |
1 |
1 |
1 |
|
1 小信號切除 (%) |
12.5 |
0.0 |
0.0 |
|
開方 |
否 |
否 |
否 |
|
測量 |
開 |
開 |
開 |
|
零點修正 |
0.0000 |
0.0000 |
0.0000 |
|
比例修正 |
1.0000 |
1.0000 |
1.0000 | |
|

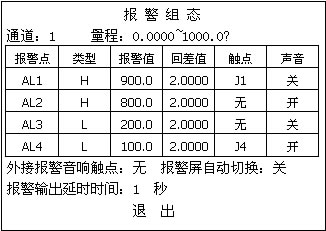

4 ）退出通道組態，進入報警組態，設置下表參數： |
|
參數名稱 |
通道 2設定值 |
通道 3設定值 |
參數名稱 |
通道 2設定值 |
通道 3設定值 |
|
AL1 類型 |
L |
H |
AL1 報警值 |
30 |
1.5 |
|
AL1 回差值 |
2.0000 |
0.0200 |
AL1 觸點 |
1 |
2 |
|
AL1 聲音 |
開 |
開 |
外接報警音響觸點 |
無 |
|
報警屏自動切換 |
關 |
報警輸出延時時間 |
1 （秒） | |
|

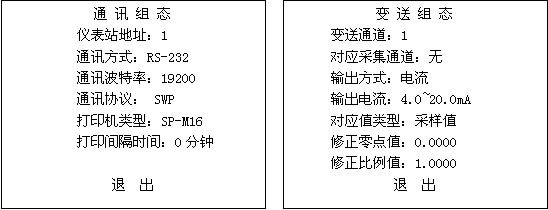

5 ）退出報警組態，進入通訊組態，設置下表參數： |
|
參數名稱 |
設定值 |
參數名稱 |
設定值 |
|
儀表站地址 |
1 |
通訊方式 |
RS-232 |
|
通訊波特率 |
9600 |
通訊協議 |
MODBUS | |
|

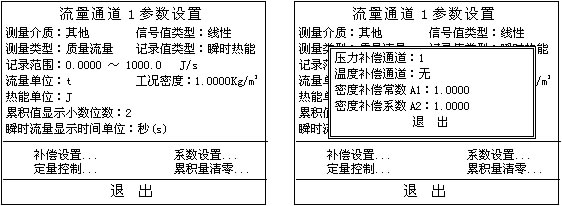

6 ）退出通訊組態，進入流量組態，設置下表參數： |
|
參數名稱 |
設定值 |
參數名稱 |
設定值 |
|
通道 1 是否流量通道 |
是 |
通道 2 是否流量通道 |
否 |
|
通道 3 是否流量通道 |
否 |
工作點大氣壓力 |
0.08 MPa |
|
以下參數以流量通道 1 為例說明： |
|
測量介質 |
其他 |
信號值類型 |
差壓 … |
|
信號值狀態 |
未開方 |
測量類型 |
體積流量 |
|
記錄值類型 |
瞬時流量 |
記錄范圍 |
0 － 1000 |
|
流量單位 |
Nm 3 |
熱能單位 |
MJ |
|
標況密度 |
2Kg/m 3 |
累積值顯示小數位數 |
2 |
|
瞬時流量顯示時間單位 |
小時 (h) |
壓力補償通道（補償設置） |
3 |
|
溫度補償通道（補償設置） |
2 |
流量系數分段 |
否 |
|

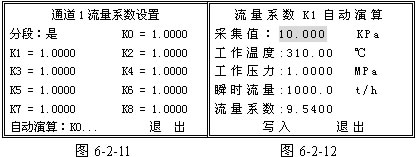

流量系數 K0 自動演算： |
|
采集值 （ KPa ） |
80.0 |
工作溫度（ ℃ ） |
300 |
|
工作壓力（ Mpa ） |
3.0 |
瞬時流量（ Nm 3 /h ） |
100 |
|
流量系數（演算結果） |
2.8258 |
|
| |
|
參數設置完成后，在“流量通道 1 參數設置”畫面按“ F2 ”鍵，可查看當前設置所對應的流量計算數學模型： |
|
7 ）保存設置參數，退出流量組態，進入報表組態，設置下表參數： |
|
參數名稱 |
設定值 |
參數名稱 |
設定值 |
|
月報表 |
01 日 24 時 00 分 |
日報表 |
24 時 00 分 |
|
班報表 1 |
00 時 00 分 |
班報表 2 |
08 時 00 分 |
|
班報表 3 |
16 時 00 分 |
班報表 4 |
24 時 00 分 | |
|

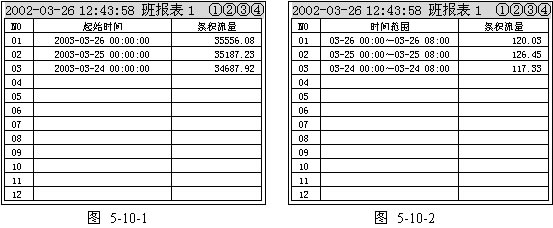

儀表 每天 0點、8點、16點記錄累積流量，并能在報表畫面中顯示每8個小時的生產量。 |
|
|

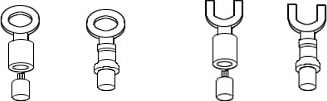

儀表接線如下圖，也可在主畫面中按“ F1 ” + “ ”，參照隨機接線圖進行接線。 |
|
|
|
通道 1 接線示意圖 通道 2 接線示意圖 通道 3 接線示意圖 |
|
|
|

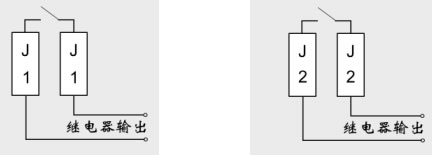

繼電器 1 輸出接線示意圖 繼電器 2 輸出接線示意圖 |
|
圖 F-1-1 |
