產品簡介 |
|
|
CY-200型活塞式差壓指示器是一種用于監護過濾器濾網、分離器、閥門、泵和冷卻裝置等設備，測出其前后壓力差，也可用作就地流量指示和控制，由于價格低廉，結實耐用被廣泛采用，CY-200主要應用于對測量精度要求不十分精密場合。 |
|
基本原理 |
|
操作原理是一支磁浮活塞藕差壓力置插住校準彈簧，一個環形磁鐵跟隨著活塞動作移動，連接在磁鐵上的指針即在刻度盤上顯示出差壓。 |
|
儀表具有作高、低報警或控制用的磁驅動密封式干簧開關，已列入CSA標準。 |
|
可供用戶選擇***大指示值跟蹤指針，指出在某一時間可工作周期內所產生***大壓差，為了便于安裝和讀數，根據過濾器等設備的位置，還可提供一種反向取壓接口。 |
|
主要特征 |
|
●對***大壓力的過壓保護 |
|
●差壓測量范圍 0--7.0bar |
|
●***大工作壓力 40MPa |
|
●精度為滿刻度 5%（上升） |
|
●工作介質溫度 -20℃ -- +60℃ |
|
●工作環境溫度 -20℃ -- +80℃ |
|
●過程連接螺絲 1/4" |
|
●遠傳輸出干接點 100mA/DC30V |
|
●采用單向和雙向指示 |
|
●采用抗震玻璃 |
|
●采用全天候防護結構標準 |
|
優點 |
|
安全 |
|
指針是由磁力傳動，壓力元件與刻度盤******隔離，避免漏氣可玻璃破損產生危險。刻度盤無壓力，修理或更換不必隔離差壓計與管線。 |
|
可靠 |
|
差壓值***大值只要用手動設定，減少突然升壓導致設損壞的危險。 |
|
多樣性 |
|
適合***大壓力以內的各種壓力，可以任意更換位置，不需要新校準或調整。 |
|
經濟 |
|
本差壓計的設計******不需要支管或壓力平衡閥，堅固而輕巧，******由管橡支承即可，而且免保養。 |
|
SWP系列差壓指示儀表選型 |
|
SWP- |
□□□ |
□ |
□ |
|
|
型 號 |
100 |
|
|
機械式差壓指示器 |
|
200 |
|
|
活塞式差壓指示器 |
|
輸出方式
|
|
N |
|
無遠傳輸出 |
|
A |
|
遠傳輸出 |
|
量 程 |
|
1 |
0～210mbar(0～3psid) |
|
2 |
0～700mbar(0～10psid) |
|
3 |
0～1.4bar(0～20psid) |
|
4 |
0～3.5bar(0～50psid) |
|
5 |
0～350mbar(0～5psid) |
|
6 |
0～1.0bar(0～15psid) |
|
7 |
0～2.0bar(0～30psid) |
|
8 |
0～7.0bar(0～100psid) | |
|
*CY100產品不帶遠傳輸出功能 |
|

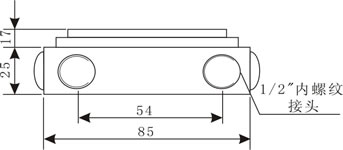

外形尺寸 |
|
|
|

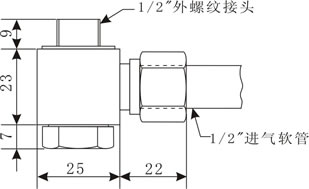

配件（連接器） |
|
|
|
|
|

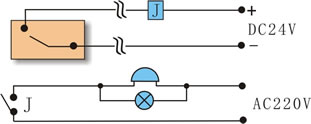

遠傳接線方式 遠傳功率輸出接線方式 |
|
|
