	SWP-NSR 液晶無 紙記錄儀

產品名稱：SWP-NSR 液晶無 紙記錄儀
產品編號：Pro2006102145954
產品型號：
更新時間：2006.10.02
出品單位：香港昌暉儀表

產品詳細介紹

概述
SWP-NSR 智能化單色 LCD 無紙記錄儀是我公司 2004 年新近研發的一種智能化
多功能二次儀表，適用于對各種過程參量進行監測、控制、記錄與數據遠傳。
SWP-NSR 智能化單色 LCD 無紙記錄儀在設計上吸納了當今電腦的結構思路：硬
件上采用了大屏幕液晶圖形顯示板作為顯示屏，內帶快閃存儲器的新型微處理器，擴
充了大容量的數據存儲區；軟件上引入中文 WINDOWS 的框架思路，采用了數據壓縮
技術。準電腦化的結構，高度地體現了微處理器化儀表的******性，成功地在體積為
144 × 144× 240 mm 的殼體中集成了能實現多回路參數監測，同屏 / 分屏顯示多
組數字與圖文曲線，內含大容量數據記錄存儲空間的多功能單色無紙記錄儀表。
SWP-NSR 智能化單色 LCD 無紙記錄儀在人機操作與觀察界面上都對傳統的機械
式記錄儀做了挑戰性的改革：以中文菜單引導組態操作，以豐富的圖文數據顯示測量
過程和結果，以明確的中文信息標識畫面內容的工程涵義，以大容量的半導體存儲器
替代傳統的記錄筆與紙，克服了機械式記錄儀種種弊端與耗材費用，簡潔直觀地給人
以“智能”的感受。
SWP-NSR 智能化單色 LCD 無紙記錄儀可接受多達 12 路被測信號，***多多輸出

12路繼電器信號， 6 路 DC24V 饋電， 4 路模擬量輸出，根據用戶設定要求完成從信號采集、控制、記錄、追憶到傳送的全過程。

　　SWP-NSR 智能化單色 LCD 無紙記錄儀可直接與帶有 RS232 串行口的打印機連接，實現數據或曲線的打印。

　　SWP-NSR 智能化單色 LCD 無紙記錄儀的串行通訊接口可采用 SR-BUS 儀表通訊協議或 MODBUS RTU 通訊協議與上位機進行數據傳輸，實現記錄數據的集中管理。

　　SWP-NSR 智能化單色 LCD 無紙記錄儀可對傳感器饋電輸出，組成的系統可省去配電器。

主要特點

1.1多路輸入、輸出通道

　輸入通道：全可切、全隔離信號***多 12 路。

　 DC24V 饋電輸出通道：***多可達 6 路

　繼電器輸出通道：***多可達 12 路

　模擬量輸出通道：***多可達 4 路

1.2多功能的顯示畫面：

　采用了大屏幕液晶圖形顯示板作為顯示屏，可集中顯示中文菜單、輸入通道號、測量計算數值、過程曲線、工程單位、百分比棒圖、

　輸出和報警狀況、歷史記錄追憶等。

1.3便捷的操作界面：

　快捷的中文菜單，提示用戶逐級完成參數設定。

　明確的中文信息，標識顯示數據的工程涵義。

　豐富的圖形畫面，提供需要顯示的參數組合。

　輕觸式面板按鍵，方便用戶進行各種的操作。

1.4高容量的存儲空間：

　內置大容量存儲器***多 16Mbit 存儲空間，記錄點保存記錄時刻的數值。

1.5快速的通訊速率：

　設有標準雙向串行通訊口，能以高達 57600pbs 的速率與上位機或其它相關的設備進行數據交換。可選擇 RS-232 或 RS-485 通訊方　式。

1.6靈活的附加功能：

　通過附加的模塊與相應的參數設定，儀表可提供模擬變送信號輸出，打印機接口信號輸出，直流饋電電源輸出，標準雙向串行通訊接

　口，報警音響蜂鳴器輸出等。靈活的運算通道類型，可實現許多特殊的功能要求。

1.7強大的記錄追憶功能：

　可單步追憶。

　可自動連續（追憶速度分 20 檔可調）追憶。

　可按時間查詢追憶。

　可通過移動定位軸來查看歷史數據及曲線。

1.8通過 SWP-SPC2000 版工控組態軟件， NSR 系列單色 LCD 無紙記錄儀和其他儀表以 485 通訊方式可方便地組成高性能、低價位的工

　控系統。

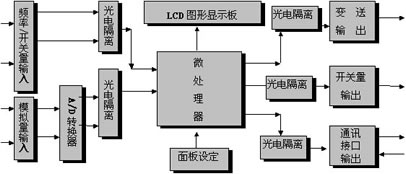

1.9儀表工作原理

　 NSR 系列智能化單色流量積算記錄儀采用插卡組合式結構，由一塊主機板與不******型的擴展板組合成不******型的記錄儀，每臺儀表***

　多可帶 2塊擴展板。

主要技術指標

輸入信號　　　　　　模擬量輸入：　　　　　熱電偶　　　　　　B 、 S 、 K 、 E 、 T 、 J 、 W

　　　　　　　　　　　　　　　　　　　　　熱電阻　　　　　　 PT100 、 CU50

　　　　　　　　　　　　　　　　　　　　　電壓　　　　　　　 0 — 5V　　　　　　　1 — 5V

　　　　　　　　　　　　　　　　　　　　　　　　　　　　0 — 100mV　　　　　 0 — 20mV

　　　　　　　　　　　　　　　　　　　　電流　　　　　　　 0 — 10mA　　　　　　4 — 20mA

　　　　　　　　　　脈沖量輸入：　　　　矩形波，正弦波或三角波

　　　　　　　　　　　　　　　　　　　　　幅度 ≥ 4V　　　頻率0 – 15KHz

輸出信號　　　　　模擬量輸出：　　　　　電流　　　　　0 — 10mA （負載≤ 750 Ω ）

　　　　　　　　　　　　　　　　　　　　　　　　　　　　4 — 20mA （負載 ≤ 500 Ω ）

　　　　　　　　　　　　　　　　　　　　電壓　　　　　0 — 5V （負載 ≥ 250K Ω ）

　　　　　　　　　　　　　　　　　　　　　　　　　 1 — 5V （負載 ≥ 250K Ω ）

　　　　　　　　　　開關量輸出：　　　繼電器觸點容量： AC 220V/3A 或 DC 24V/5A （阻性負載）

　　　　　　　　　　　　　　　　　　　　　　　　　　　 SCR 輸出 —— 400V/0.5A

　　　　　　　　　　　　　　　　　　　　　　　　　　　 SSR 輸出 —— 5 – 24V/0.05A

　　　　　　　　　　饋電輸出：　　　　　　　　　　　　　　DC 24V/30mA

精度　　　　　　　　0.5%FS ± 1 字或 0.2% FS ± 1 字

小信號切除　　　　　0 — 25.5%FS

測量范圍　　　　　　 - 1999 — 999999 字

采樣周期　　　　　　1 秒

記錄間隔　　　　　　1 秒—— 4 分鐘之間以秒為單位共 240 檔可供選擇。

顯示方式 　　　　　　背光式大屏幕真彩液晶（ LCD ）圖形顯示板

　　　　　　　　　　　顯示內容可由漢字，西文，數字，過程曲線，光柱等組成

　　　　　　　　　　　通過面板按鍵可完成畫面翻頁，歷史數據前后搜索， LCD 畫面對比度，屏幕時標變更等

參數設定 　　　　　　中文菜單提示，通過按鍵或上位機通訊口設定，設定參數密碼鎖定。

報警功能 　　　　　　每個通道***多可以設定 4 個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、報警

　　　　　　　　　　　回差、繼電器觸點輸出（ 12 個繼電器可復用）、蜂鳴報警輸出。還可設置外接報警音響觸點和報警屏自

　　　　　　　　　　　動切換功能。每個通道保存***新的 16 條報警信息。

控制方式 　　　　　　可選擇帶回差的 ON/OFF 繼電器觸點輸出（ AC220V/3A ）。

通訊輸出　　　　　　RS232/485 ，波特率 1200 ~ 19200pbs ( 帶光隔，儀表后側接口 )

1200 ~ 　　　　　　 57600pbs ( TTL 電平，儀表前端 USB 接口 )

打印功能 　　　　　　可外接面板式、臺式微型打印機或帶串口輸出的寬行打印機 ( 如 LQ-300K ) ，打印歷史數據或曲線。

保護方式 　　　　　　設定參數長久保存，記錄數據斷電保存，內置看門狗電路。

語　言　　　　　　　簡體中文

使用環境 　　　　　　環境溫度 0 ~ 45 ℃ 相對濕度 ≤ 85%RH 避免強腐蝕性氣體。電源電壓 AC 220V + 10 - 15% 50— 60Hz

功耗　　　　　　　 ≤ 25W

重量　　　　　　　約 2700 g

安裝　　　　　　　儀表尺寸： 144 × 144 × 240 mm 開孔尺寸： 138 × 138 mm

安裝：　　　　　　　　卡條式固定架

存儲容量 　　　　　　***大存儲空間為 16Mbit ，數據記錄時間長短與儀表通道數、存儲容量、記錄時間間隔有關，可參考下表：

容量（ Mb）	記錄間隔 (S)	通道數	大約可記錄天數 (天)
4 (出廠基本配置)	1	1	5.3
		2	2.6
		4	1.3
		8	0.66
		16	0.33
	240	1	1274
		2	637
		4	318
		8	159
		16	79
8	1	1	11.3
		2	5.6
		4	2.8
		8	1.4
		16	0.7
	240	1	2730
		2	1365
		4	682
		8	341
		16	170
12	1	1	17.4
		2	8.7
		4	4.3
		8	2.1
		16	1.0
	240	1	4187
		2	2093
		4	1046
		8	523
		16	261
16	1	1	23.5
		2	11.7
		4	5.8
		8	2.9
		16	1.4
	240	1	5643
		2	2821
		4	1410
		8	705
		16	352

輸入種類及測量量程：

輸入種類

型號

測量量程

輸入種類

型號

測量量程

DCV

0 ～ 20mV

-9999~99999

TC

S

-50.0 ～ 1769.0 ℃

0 ～ 100mV

-9999~99999

B

-50.0 ～ 1820.0 ℃

0 ～ 5V

-9999~99999

K

-50.0 ～ 1372.0 ℃

1 ～ 5V

-9999~99999

E

-50.0 ～ 1000.0 ℃

DCI

0 ～ 10mA

-9999~99999

J

-50.0 ～ 1200.0 ℃

4 ～ 20mA

-9999~99999

T

-199.90 ～ 320.00 ℃

DI

接點輸入

接點： on/off

Wre 3-25

0.0 ～ 2300.0 ℃

DCV 輸入（ TTL ）

OFF ： 2.4V 以下

ON ： 2.4V 以上

RTD

Pt100

-200.0 ～ 850.0 ℃

Cu50

50.00 ～ 150.00 ℃

安裝與接線

3.1 注意事項

　　本儀表的使用注意事項

　　　　　　　　　　　　本儀表中塑料零部件較多，清潔時請用干燥的軟布擦拭。不可用含苯、香蕉水等有機溶劑清洗。

　　　　　　　　　　　　請不要用尖利的物品與LCD屏接觸，可能發生故障。

　　　　　　　　　　　　請不要用力對本儀表沖擊。

　　　　　　　　　　　　不使用時請斷電。

　　　　　　　　　　　　如果儀表內有異常聲音、冒煙或有異味時，請立即斷電并及時與我公司客戶服務部或當?shù)亟?jīng)銷商聯系。

3.2 儀表的安裝

3.2.1 安裝環境

　　為保證本儀表能正常工作，須***將本儀表安裝在無強干擾的儀表盤上；

　　為了能使本儀表牢靠地安裝在儀表盤上，儀表盤面板的鋼板厚度不應低于 2mm ；

　　并請確認環境溫： 0 ℃ —45 ℃ ；環境濕度為： 10%—85% （無結露）；

　　請注意不要安裝在太陽光直射、多蒸汽、多腐蝕性氣體、電磁發生源的地方。

3.2.2 安裝尺寸

　　本儀表的安裝尺寸如下圖 3-2-1所示。（單位：mm）

　　　　　　　　　　

　　　　　　　　　　　　正視圖　　　　　　　　　　　　　　　　　　　　　　　　　　　右視圖

　　　　　　

　　　　　　　　　　　　

　　　　　　　　　儀表盤開孔尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　后視圖

圖3-2-1

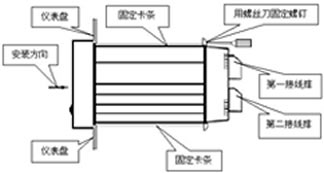

3.2.3 安裝方法

　　安裝面板的厚度請使用 2mm 以上的鋼板。如圖 3-2-2 所示

1 、取下記錄儀卡條及固定螺絲；
2 、從面板前面放入本儀表；
3 、安裝好儀表的固定卡條；
4 、用螺絲固定好卡條。

　　　　　　　　　　　　　　　　　　　　　　　　圖3-2-2

3.3.1 端子說明

　　端子的排列如下圖 3-3-1-A 和圖 3-3-1-B 所示。

　　信號輸入 / 輸出端子排符號定義如下表：

輸入 /輸出端子符號	內容
L 、 N 、 G	電源端子， G 為接地端
A 、 B 、 C	模擬量輸入端子，共 12 路
P+ 、 P -	DC24V 饋電輸出端子，共 6 路，每路 30mA ，用于變送器供電
J	繼電器輸出端子，共 12 路，繼電器觸點容量為： 250VAC ， 3A ；

　　　　　　　　　　　　　　

　　　　　　圖 3-3-1-A 端子排列圖　　　　　　　　　　　　　　　　　　圖 3-3-1-B 端子排列示意圖

3.3.2 接線說明

　電源線的連接

　　1、將L、N、G端的螺釘逆時針旋松，將塑料絕緣三芯電源線插入標有L、N、G字母的方孔中，再把螺釘旋緊。（G為接地端）

　　2 、接通電源檢驗本儀表能否正常工作，若有異常，請與當?shù)亟?jīng)銷商聯系。

　　3 、正常之后，斷掉電源，連接信號線。

信號線的連接

　本儀表的模擬量信號接線如圖 3-3-2所示，變送器接線如圖3-3-3所示。

　1、將端子蓋兩側輕輕扳開，取下端子蓋；

　2、接信號線時，為了方便安裝請從下而上的連接；

　3、將輸入/輸出的信號線分別與相應的端子連接（連接端子時建議使用絕緣套筒），并旋緊螺釘；

　4、請務必在斷電時連接信號線；

　5、接線完成后，蓋上端子蓋。

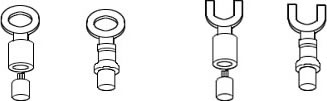

用絕緣套簡壓接線端子（4mm螺釘用）

以下以第一路輸入信號接線為例進行說明，其他各路接線類同。

　　　　

　　　　

　　　　

　　　　電流信號輸入　　　　　　　　　電壓信號輸入　　　　　　　　　　熱電阻信號輸入　　　　　　　熱電偶信號輸入

　　　　　　　　　　　　　

　　　　　　　　　　　　　

圖 3-3-2 模擬量輸入信號接線圖

注意：第二接線排的第 9-12 路為復用端子（全可切信號與頻率輸入、變送輸出復用，但三者不能同時使用）。

　　　　　　　　　　　　　

　　　　　　　　　　　　　　頻率輸出　　　　　　　　　　　　　　　　　　　　　　　　　變送輸出

圖 3-3-3 頻率輸入、變送輸出接線圖

　　　　

　　　　

二線制變送器接線圖　　　　　　　　　三線制變送器接線圖　　　　　　　　　　　　四線制變送器接線圖

圖 3-3-4 變送器接線圖

通訊線的連接

　　１、RS-232C 通訊線的連接

　　本儀表的 RS-232C 通訊口位于儀表背面（見圖 3-3-1-A ），它不僅可以和計算機之間進行數據交換，還可以和多種串行打印機等外

設通訊（打印機型號見 P34 ）。

　　通訊線應采用屏蔽雙絞線制作，通訊線長度不可超過 15 米。連線見下圖

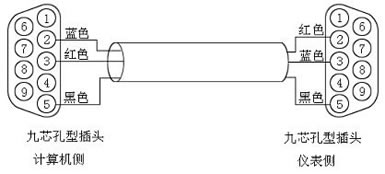

圖 3-3-4 計算機與儀表間的 RS-232C 通訊線

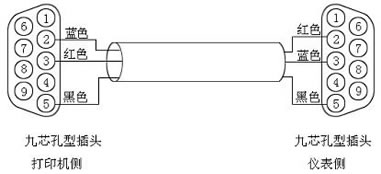

圖 3-3-5 打印機與儀表間的 RS-232C 通訊線

　　２、RS-485 通訊線的連接

　　當與計算機進行多臺儀表的 RS-485 通訊時，需要在儀表和計算機之間增加通訊轉換器見圖 3-3-6 。

　　RS-485 通訊線應使用屏蔽雙絞線，波特率在 19200bps 以上時，通訊線不能超過 1000 米。為了減小信號反射和回波干擾，請?jiān)谕?/DIV>

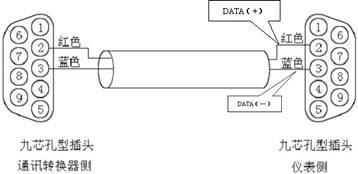

訊線兩端加裝 120 歐的終端電阻。（如圖 3-3-7 ）

　　　　　

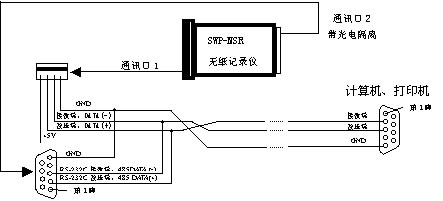

　　　　圖 3-3-6 485 通訊聯網示意圖　　　　　　　　　　圖 3-3-7 通訊轉換器與儀表間的 485 通訊線

操作說明

4.1 上電

　　將電源線連接到儀表后側的 N 、 L 端子，現場使用時 G 端子應接地線。確認供電電源與儀表要求的電源電壓一致 ( 一般為 220V

，特殊要求例外 ) 。第一次上電時，建議不連接輸入信號。連接電源后，系統進入開機畫面，并進行初始化，按“ ESC ”鍵（或不按鍵

，等待 3 秒鐘），進入運行主畫面（如圖 4-1-1 所示）。

圖 4-1-1

4.2 按鍵操作

	儀表的操作按鍵如圖 4-1-1 所示，共有 14 個功能鍵。
	“”、“”鍵用于向前、向后移動光標。
	“▲”、“▼”鍵用于修改參數。
	“ ENT ”鍵用于確認功能項。

E S C

“ ESC ”鍵用于退出當前操作功能項或退出當前操作窗口。

D I V

在主畫面和歷史追憶畫面中，“時標”鍵用于切換時標，共有 4 檔時標，可循環切換，對曲線進行不同倍率的壓縮顯示。

	“屏鎖”鍵用于畫面鎖定切換，當屏幕鎖定時，畫面右上角會顯示 1 個小鎖。當畫面未鎖定，若 4 分鐘內沒有按鍵操作
	，畫面自動切換到主畫面（當前報警顯示屏除外）。

	在任意畫面中，按“對比度”鍵，畫面上將彈出對比度調節窗口，對比度調節分 30 檔，可按 “▲ ”鍵增加液晶屏顯示對
	比度，“▼ ” 鍵減小液晶屏顯示對比度，按“ ESC ”鍵退出對比度調節畫面。

在任意畫面中，按“ Print ”鍵，畫面上將彈出打印窗口。

S E T

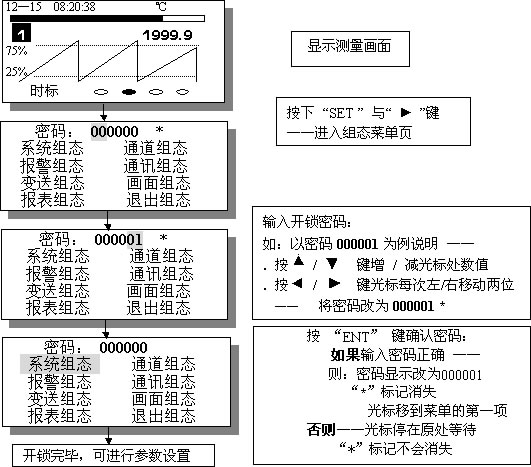

在任意畫面中，按“ SET ” + “”進入儀表組態設置畫面。

按“ SET ” + “ ENT ”進入當前畫面相關參數組態設置畫面。

F 1

“ F1 ”用于一些特殊的按鍵功能，或和其他鍵組合執行一些特殊功能，在以下說明中將分別介紹。

F 2

“ F2 ”用于一些特殊的按鍵功能，或和其他鍵組合執行一些特殊功能，在以下說明中將分別介紹。

PAGE

DOWN

在顯示畫面中，“翻頁”鍵用于向前切換顯示畫面，按“ F1 ” + “ PAGE DOWN ”鍵將向后切換顯示畫面。

4.3 特殊功能組合鍵

　　以下功能鍵和組合鍵在任何畫面中均有效。

　　“ SET ” + “

” 進入儀表組態設置

　　“ F1 ” + “

” 進入儀表配置及接線圖顯示畫面

　　 [ 注 ] 在不同畫面、狀態下，各按鍵功能略有所不同，具體見各畫面“按鍵說明”。

顯示畫面

　　 SWP-NSR 智能化多路流量積算無紙記錄儀共有開機畫面、接線圖畫面、 12 類顯示畫面（包括：實時單通道顯示 - 主畫面、實時報

警顯示畫面、雙通道顯示畫面、全通道顯示畫面、報警記錄顯示畫面、棒形圖顯示畫面、歷史追憶畫面、報警追憶畫面、掉電記錄查詢畫

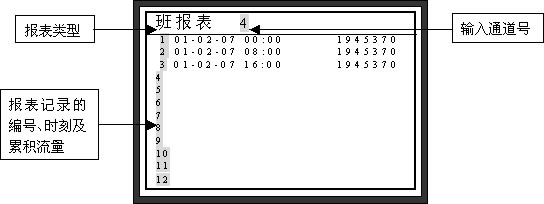

面、月報表顯示畫面、日?qǐng)?bào)表顯示畫面、班報表顯示畫面）以及多個全中文的組態畫面。

5.1 實時單通道顯示畫面（主畫面）

　　系統開機后，自動進入主畫面——實時單通道顯示畫面，如圖 5-1-1 所示。在主畫面中，同時系統時間及顯示某一個通道的通道號

、出錯標記、單位、棒形圖、實時測量數據（采樣值或瞬時流量）、趨勢曲線、繼電器輸出狀態。對于流量類型的通道，還顯示采樣信號

、累積流量、在多功能小窗口中還可按“ F1 ”鍵切換顯示溫壓補償值、流量采樣信號值、當前密度值。對于飽和蒸汽和過熱蒸汽，在多

功能小窗口中還可切換顯示瞬時熱能及累積熱能值。

按鍵說明

“ 屏鎖 ” 手/自動通道切換，每次按鍵后“手/自動切換”標志鎖將顯示或隱藏，標志鎖未顯示時，顯示畫面每4秒自動切換到下一個通

道，否則系統不進行通道自動切換。

“ F1 ” 對于流量通道，進行多功能小窗口切換。每次按鍵，在下端 4 個繼電器輸出觸點顯示區將依次顯示：

① 輸出觸點狀態

② 溫、壓補償通道及補償值（ T 表示溫度補償， P 表示壓力補償，等號前的數值表示補償數值對應的來源通道號）

③ 流量輸入信號準確值及當前密度（ G ：表示輸入信號是線形信號， Δ P：表示輸入信號是差壓信號， ? ：表示輸入信號是頻率， ρ ：表示當前密度值。）

④瞬時熱量及累積熱量（ Q ：表示瞬時熱能值， Σ Q ：表示累積熱能值。該窗口只針對過熱蒸汽及飽和蒸汽有效）

“ PAGEDOWN” 切換畫面到“實時報警顯示屏”。

“ F2” 切換顯示下一通道的實時顯示畫面。

“ DIV ” 每按一次，時標變化一檔，使波形進行橫向縮 / 放，可根據需要選擇合適的時標，以***佳曲線畫面進行觀察。時標共分四檔

，其倍率可由“系統組態”中的“時標選擇”參數確定。

( 時標為 20分鐘時曲線) —— 曲線展開 —— ( 時標為 2 . 5分鐘時曲線)

“ F1 ”+“” 切換畫面到“儀表類型顯示畫面”，“ F2 ”以便進入接線圖查看畫面。

[ 注一 ] 當前通道采樣模板異常時，屏幕上方會閃爍顯示出錯標記，提示檢查。

　　　　　a)ERR: 主機板與當前通道采集板之間的通訊出錯。

　　　　　b) -OH- ：采樣值上溢出，或是電偶型信號斷偶。

[ 注二 ] 當某通道出故障，暫時不能工作時，可在通道組態中關閉該通道的測量，系統將停止對該通道的巡檢。

[ 注三 ] 畫面標尺比例會根據實測信號波動幅度自動縮 /放，以保證***大的顯示精度，如：

5.2 當前報警顯示

　　在顯示主畫面時，按“功能”鍵，即可切換到當前報警顯示屏畫面，如圖 5-2-1 和圖 5-2-2 所示。該畫面將所有測量通道的四個報

警狀態在一幅畫面中集中顯示，便于操作人員快速查找到當前產生報警的通道及報警類型。在各通道四個報警點所對應的表格中，顯示“

H”表示產生上限報警，顯示“ L ”表示產生下限報警，無內容顯示表示無報警。當報警組態中將報警屏自動切換設為“開”，一旦有

報警產生，儀表將自動切換到該畫面。下端“ JOUT ：”顯示當前動作的繼電器代號。

按鍵說明

“ PAGEDOWN” 根據畫面組態中打開的畫面順序，切換到下一畫面。

“ ENT ” 切換回主畫面

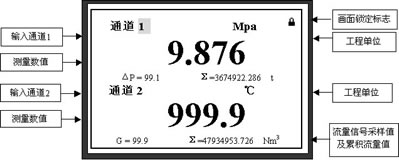

5.3 雙通道數字顯示

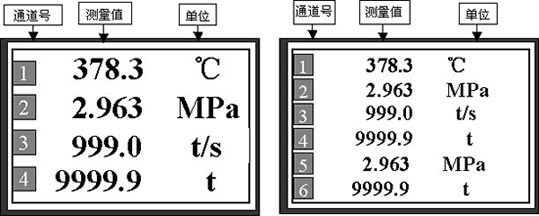

　　雙通道數字顯示畫面（圖 5-3-1 ）以較大的字體顯示兩個通道的實時測量值，便于操作人員在較遠的距離觀察、比較兩個通道的測

量值。操作人員可按要求選擇任意兩個通道進行觀察。

圖5_3_1

[ 注 ] 若總通道數為 1 ，雙通道數顯畫面不顯示。

按鍵說明

　“

”　畫面鎖定功能切換，每次按鍵后屏幕右上角的“畫面鎖定標志”將顯示或隱藏，標志鎖未顯示時，在 4 分鐘內無按鍵操作

　　　　　　時，顯示畫面自動切換回主畫面，否則系統將屏幕顯示鎖定為當前畫面。

　“

”　光標移動，每次按鍵后光標從一個通道號移動到另一個通道號，以便進行通道設置選擇。

“PAGEDOWN” 按畫面組態設置切換到下一畫面。

　“ F2 ” 　切換光標所對應的通道號。

5.4 全通道實時數據顯示

　　多通道實時數據顯示畫面供用戶同時查看所有采集通道的實時測量數據（總通道數大于 2 時才顯示），如圖 5-4-1 、圖 5-4-2 所

示。系統根據當前儀表設定的總通道數，自動以相應的字體大小及布局，顯示所有通道的實時測量數據、單位，并標示相應的通道號。

　　　　　　　　　　　　　　　圖 5-4-1　　　　　　　　　　　　　　　　　　　圖 5-4-2

按鍵說明

　“

”　　畫面鎖定功能切換。

“ PAGEDOWN ” 按畫面組態設置切換到下一畫面。

5.5 報警記錄一覽顯示

　　報警歷史記錄查詢畫面顯示某通道***新的 14 個報警信息，包括：報警日期、報警時間、報警點、報警類型。如圖 5-5-1 所示，

圖 5-5-1

　“

”　　畫面鎖定功能切換。

“ PAGEDOWN ” 按畫面組態設置切換到下一畫面。

　“ F2 ” 　　切換到下一通道報警歷史數據查詢畫面。

5.6 棒形圖顯示

　　棒形圖畫面可同時顯示多個通道的棒形圖（總通道數大于 1 時才顯示），便于直觀的監視多通道的實時數據。如圖 5-6-1 —— 圖

5-6-6 所示，屏幕上端顯示當前日期和時間，棒圖兩側顯示百分量標尺，棒圖下側顯示當前各通道的測量值。系統根據當前儀表設定的總

通道數，自動以相應的棒形圖大小及布局，顯示多通道的實時測量數據、單位、棒形圖，并標示相應的通道號。當通道總數大于 6 時，

系統對棒形圖畫面進行分屏顯示，每屏顯示 6 個通道，并可對每屏的 6 個通道進行組態設置。

按鍵說明

　“

”　　　畫面鎖定功能切換。

“ PAGEDOWN　”　按畫面組態設置切換到下一畫面。

　　“ F2　” 　當通道數大于6時，按“F2”鍵可切換到下一屏棒形圖顯示（每屏顯示6個通道）。

　　“ F1 ” 　　當通道數大于 6 時，對各屏顯示的棒形圖通道號進行組態設置。

　　　　　　　　　

　　　　　　　圖 5-6-1 ： 2 路表棒形圖　　　　　　　　　　　　　　　　　　　　　　圖 5-6-2 ： 3 路表棒形圖

　　　　　　　　　

　　　　　　　　圖 5-6-3 ： 4 路表棒形圖　　　　　　　　　　　　　　　　　　　　　　圖 5-6-4 ： 5 路表棒形圖

　　　　　　　　　

　　　　　　　　圖 5-6-5 ： 6 路表棒形圖　　　　　　　　　　　　　　　　　　　　圖 5-6-6 ： 6 路以上表棒形圖

當通道數大于 6 時，在屏幕右上角畫面鎖定標志左側會出現一個帶陰影顯示的數值，代表當前顯示的棒形圖屏號，總通道數為 7-12

時分兩屏顯示，總通道數大于 12 時分三屏顯示。按“ F1 鍵可進入棒形圖畫面通道組態，如圖 5-6-7 所示。

棒形圖通道組態按鍵說明

“ ” 向前移動光標。
“ ” 向后移動光標。
“▲ ” 增大光標所對應的數值。
“ ▼” 減小光標所對應的數值。
“ ENT ” 當光標位于“退出”時，按該鍵可退出組態設置，并保存設置結果
。5.7 歷史記錄追憶
單通道歷史數據追憶畫面用于對歷史數據進行查閱。其屏幕顯示同主畫面
相類似，如圖 5-7-1 所示，只是在多功能小窗口中顯示“追 D 憶”及功能指
示，顯示的日期時間是當前追憶點的日期時間。并且在曲線區中多了一條追憶
記錄定位軸，用于標示當前追憶記錄點所處的位置。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　圖 5-6-7 ： 6 路以上表棒形圖對應信道

圖 5-7-1

　　追憶畫面具有單步追憶、連續追憶、定時追憶三種方式，可通過按“ F1 ”鍵切換屏幕右下角的功能指示來選擇，不同的功能指示具

有不同的功能操作及鍵盤定義，分別敘述如下：

按鍵說明

“ PAGEDOWN ”　　按畫面組態設置切換到下一畫面。

　　● 單步追憶　　追憶曲線或追憶記錄定位軸向左或向右移動一格。

　“ ENT ” 　　　切換記錄追憶定位軸為虛線或?qū)嵕€。

　“ ” 　　　　當定位軸為虛線時，曲線左移一格；當定位軸為實線時，定位軸左移一格。

　“ ” 　　　　當定位軸為虛線時，曲線右移一格；當定位軸為實線時，定位軸右移一格。

　“ F1 ” 　　　切換功能指示為“連續追憶”。

　　● 連續追憶　　確定追憶方向后，系統自動按規定的間隔數移動追憶曲線。

　“ ENT ” 　　　　返回單步追憶。

　“ ” 　　　　當定位軸為虛線時，曲線連續向左移一格。功能指示變?yōu)?<< 01 。

　“ ” 　　　　當定位軸為虛線時，曲線連續向右移一格。功能指示變?yōu)?>> 01 。

　　● << 01 、 >> 01 　　連續追憶，“〈〈”表示曲線向左移動，“〉〉”表示曲線向右移動，數值表示每次移動的格數，共有01-

　　　　　　　　　　20分20檔通過按鍵“ ”、“ ”進行選擇。

　“ F1 ”　　　　　切換功能指示為“定時追憶”。

●　定時追憶輸入追憶時間進行歷史記錄定點查找。
首先，按“ ENT ”鍵，屏幕上端的時間區將出現一個光標，用“ ”、“ ”鍵可移動光
標到年、月、日、時、分、秒所對應的數值，用“▲”、“▼” 鍵可修改光標所對應的數值，設置
所要查找歷史數據點的日期、時間，然后按“ ENT ”鍵確認，此時系統將按設定的日期時間查找記
錄，查找到后曲線定位軸自動定位到該查詢點。若該點記錄查找不到，系統將彈出一提示窗，表示
未找到輸入時刻的歷史記錄，并提示該通道當前歷史記錄區數據記錄的時間范圍，如圖 5-7-2 所示。按“ ENT ”鍵返回“單步追憶”。
	圖 5-7-2

“ F1 ” 　　　切換功能指示為“單屏打印”。

●　單屏打印當前追憶屏數據或曲線打印。
“ ENT ” 彈出打印選擇窗，如圖 5-7-3 所示。可設置是否打印數據或曲線（“√”為要打印
，“Χ”為不打印，按“”/“”鍵移動光標，按“▲”/“▼”鍵修改參數），選擇“確認”后
按“ENT ”鍵，則打印輸出。若選擇“取消”，則放棄打印輸出。

“ F1 ” 　　　切換功能指示為“連續打印”。

●連續打印　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　圖 5-7-3

“ ENT ” 　打印出當前追憶記錄位置開始到***后一點記錄間的數據曲線。打印過程中按任意鍵，可結束打印。

“ F1 ”　　切換功能指示為“單步追憶”

“ F2 ”　　切換到下一通道的追憶畫面。

“ DIV ” 　切換時標。

5.8 單通道報警記錄追憶

　　單通道報警記錄追憶畫面用于快速查詢歷史趨勢中的報警信息，其屏幕顯示同主畫面相類似，如圖 5-8-1 所示，只是在多功能小窗

口中顯示“ D 報警追憶”，屏幕上端出錯標記的位置顯示報警類型及第幾報警點。報警點位于曲線的***右端，每一個通道只保留***后的

16 個報警記錄供查閱。

圖 5-8-1

按鍵說明

“ ” 　　　　向后追憶歷史數據中有報警的時段。

“ ” 　　　　向前追憶歷史數據中有報警的時段。

“ PAGEDOWN ”　按畫面組態設置切換到下一畫面。

“ F2 ” 　　　切換到下一通道的報警記錄追憶畫面。

“ DIV ” 　　　切換曲線時標。

5.9 掉電記錄屏

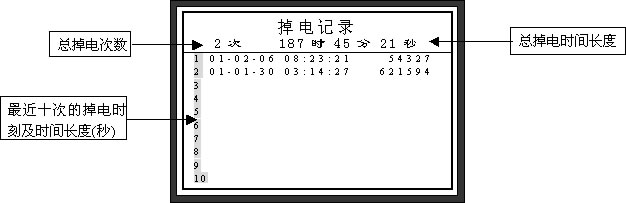

　　掉電記錄屏顯示儀表***近十次掉電的時刻、與下一次上電時的時間間隔長度、以及總掉電次數、總掉電時間長度。如圖 5-9-1 所示。

圖 5-9-1

按鍵說明

“ ” 　畫面鎖定功能切換。

“ F2 ” 　按畫面組態設置切換到下一畫面。

5.10 日、月、班報表顯示

　　月、日、班報表畫面針對流量通道設計，根據報表組態中設定的記錄時間，儀表判定時間到時自動將時間及流量通道的流量累積值記

錄下來，并在月、日、班報表中分類列表顯示，如圖 5-10-1 所示。每通道的月報表***多可記錄 24 條記錄，日?qǐng)?bào)表***多可記錄 60 條記

錄，班報表***多可記錄 96 條記錄。

圖 5-10-1

按鍵說明

“ ” 　畫面鎖定功能切換。

“ ” 　循環切換顯示后12條記錄。

“ F1 ”　　按畫面組態設置切換到下一畫面，顯示的順序?yàn)椤霸聢?bào)表”、“日?qǐng)?bào)表”、“班報表”、“主畫面”。

“ F2 ”　　切換顯示下一個流量通道的月、日、班報表畫面。

5.11 儀表類型及接線圖畫面

　　在主畫面中，同時按“ F1 ” + “

”兩個鍵，可將畫面切換到儀表類型顯示畫面（用于判別該儀表屬于 SWP-NSR 系列儀表中

的哪一類儀表），如圖 5-11-1 所示。按“ F2 ”鍵可將畫面切換到當前儀表接線圖畫面，便于儀表維護人員了解實際的儀表接線情況。

防止多臺儀表板卡互換后誤插，而使實際情況與儀表端子接線圖不一致。如圖 5-11-2 。

　　　　　　

　　　　　　　　　　　圖 5-11-1 　　　　　　　　　　　　　　　　　　　　　　圖 5-11-2

按鍵說明

“ ENT ” 　切換回主畫面。

“ F2 ” 　畫面在“儀表類型畫面”、“端子接線圖”之間循環切換。

組態設置

6.1 基本操作方法

　　SWP-NSR 智能化多路流量積算無紙記錄儀采用全中文漢化界面進行儀表的參數組態設置，人機交互界面十分友好，操作人員能夠在

***短的時間內學會參數組態設置的方法。

　　1）進入組態畫面

　　　在任何畫面下，同時按“SET”+“ENT”鍵即可進入組態畫面。

　　2）移動光標

　　　在組態畫面中，按“ ”鍵向前移動光標，按“ ”鍵則向后移動光標。

　　3）操作確認

　　　在組態畫面中，按“ENT”鍵對功能項進行確認。

　　4) 儀表開鎖

　　5）數值修改（已開鎖）

　　　在參數組態中，有兩種方法可修改數值，說明如下：

　　　方法一：按 ▲/▼鍵修改數值；按 / 選擇新的選項。

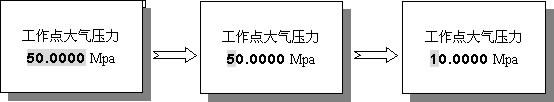

　　　方法二：逐位設置（只對浮點數值有效）—— 以將大氣壓力從“ 50 ”改為“ 100 ”舉例說明。

將光標移到修改參數項，按“	將光標左移鍵或右移鍵至	按減少鍵，直至參數值等于 1 。
ENT”鍵進入?yún)?shù)逐位設置。	要修改的參數值處如： 5

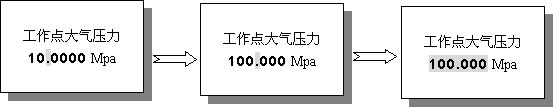

按移位鍵，將光標移動到小數	按減少鍵，移動小數點位置	按“ENT”鍵 , 確認設定的
點位置上。	，使顯示數值為 100.000 。	參數值，并退出參數設置。

　　6) 組態設置（已開鎖）

6.2 組態菜單畫面與儀表參數

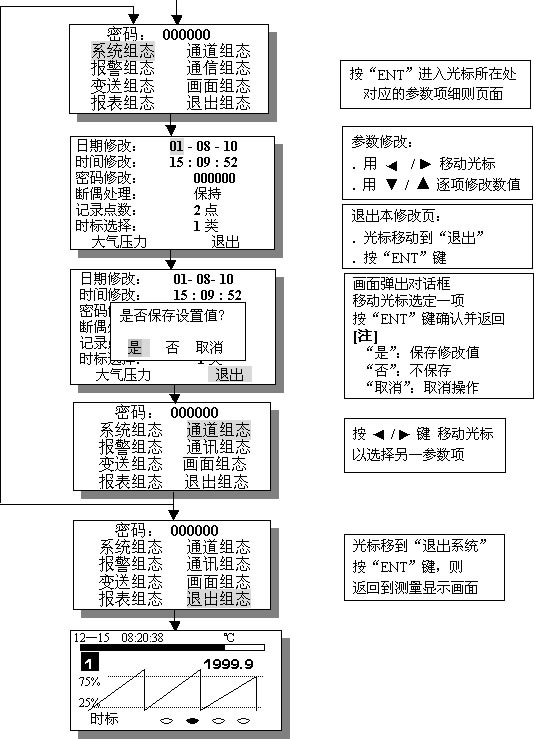

　　儀表組態菜單（如圖 6-2-1 ）共分七項，包括：系統組態、通道組態、報警組態、通訊組態、變送組態、畫面組態、報表組態，以

下分別進行說明。

　　　　　　

　　　　　　　　　　　圖 6-2-1 　　　　　　　　　　　　　　　　　　　　　　　圖 6-2-2

6.2.1 系統組態

　　系統組態畫面如 6-2-2 所示，用于日期、時間、密碼、斷偶處理、記錄點數、時標選擇、當?shù)卮髿鈮毫Φ慕M態。

名稱

設 定范圍

說明

出廠預置值

日期修改

年 - 月 - 日

日期設定

實時值

時間修改

時 : 分 : 秒

時間設定

實時值

密碼修改

000000— 999999

參數設定密碼（即組態開鎖密碼）

000000

斷偶處理

保持

走向始點

走向終點

保持：斷偶時保持現數據不變

走向始點：斷偶時顯示量程下限值

走向終點：斷偶時顯示量程上限值

走向終點

記錄點數

1 —— 16點

設置要記錄的輸入通道數

實際值

時標選擇

1 —— 4類

1類：時標以1，2，4，8倍率變化

2類：時標以1，2，8，16倍率變化

3類：時標以1，4，8，24倍率變化

4類：時標以1，4，16，48倍率變化

1類

大氣壓力

-99999 —— 999999

工作點大氣壓力

0.10133

[ 注 ] 時標類別 ﹑ 記錄間隔與曲線顯示時間之間關系：

曲線顯示的時間長度 = 記錄間隔 * 時標倍率 * 150

6.2.2 通道組態

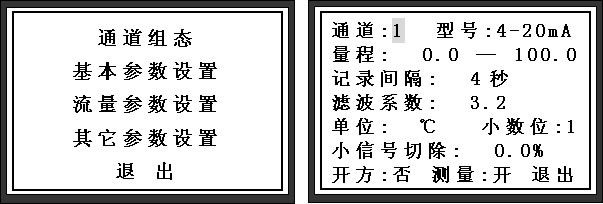

　　通道組態下分三級子菜單，如圖 6-2-3 所示，基本參數設置用于對通道采樣輸入進行組態。流量參數設置對流量通道進行組態，其

他參數設置對通道修正系數進行組態。

　　　　　　　　　　　　　　　　圖 6-2-3 　　　　　　　　　　　　　　　　　　　　　圖 6-2-4

6.2.2.1 基本參數設置(如圖6-2-4所示)

名稱

設 定范圍

說明

出廠預 置值

通道

1—— 16

選擇所設置參數對應的通道號

實際值

型號

熱電阻，熱電偶，頻率，

Ⅱ、Ⅲ 型標準信號，運算

儀表輸入信號類型（特殊要求另請說明）

實時值

量程

-9999 —— 99999

設置采集信號量程的上限值與下限值

0.0(L)、100.0(H)

記錄間隔

1-240 秒

設置記錄間隔時間

4秒

濾波系數

0.0 —— 9.9

用于提高信號處理的抗擾能力

3.2

單位

見“工程單位”表

非流量通道實時顯示值的工程單位

℃

小數 位

0——3

顯示值的小數位數 (0:無小數位)

1

小信號切除

0 —— 25.5%

用于切除測量中要拋除的小信號，設置數值對應量程的百分比。

0

開方

是 /否

用于對需開方的輸入信號處理

否

測 量

開 /關

選擇是否屏蔽對本通道信號的監測

開

[ 注 ]：在型號組態中，若采集板通道為全可切，則熱電阻、熱電偶、 Ⅱ、Ⅲ 型標準信號均可選擇；若為頻率采集通道，則只有頻率選

項可選擇；若為非全可切固定信號輸入，則只有相應的信號類型可選擇，如輸入為熱電偶，只有 T、S、K、J、E、B、W七種類型可選；若

通道無對應的硬件采集電路，還可將型號選為“運算”做一些特殊的處理。當 型號為“運算”時，
按“時標”鍵，屏幕上將彈出一個小窗口，如右圖所示，可設置本通道的數值是由其他通道的數值
經運算(+、-、*、/)得到，利用該功能可實現一些特殊的功能（如計算兩地的水位差、計算進出口

的熱能差來得到損失的熱量值等）。設置完運算通道和運算符后，可按“時標”鍵保存退出。

6.2.2.2) 流量參數設置

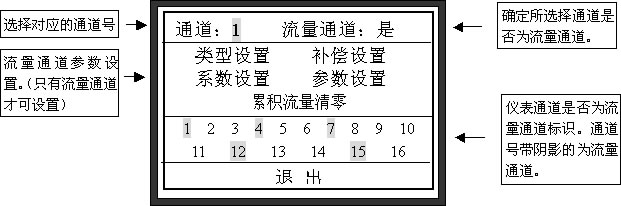

　　如圖 6-2-5 所示，在“退出”選項上的數值代表當前儀表所具有的通道數，其中帶陰影的通道為流量通道，從這可直觀地看出本儀

表的流量通道是哪幾個通道。若要設置某個通道為流量通道，首先需選擇該通道，并將“流量通道”選項設置為“是”。對于流量通道，

畫面中部的 5 個子設置選項有效，它們用于對流量通道的相關參數進行組態。

圖 6-2-5

1）流量類型設置（圖 6-2-6）

　　　　

　　　　　　　　　　　　圖 6-2-6 　　　　　　　　　　　　　　　　　　　　圖 6-2-7

名稱	設 定范圍	說明	出廠預 置值
被測量介質	過熱蒸汽、飽和蒸汽、其它	選擇所測量的流量介質類型	其它
輸入信號類型	線性、差壓、頻率	流量輸入信號類型選擇	線性
測量類型	質量流量、體積流量	流量測量類型選擇	質量流量
曲線記錄值	瞬時流量、采集信號	設置歷史曲線記錄的是瞬時流量值還是采集信號值。	瞬時流量
報警值類型	瞬時流量、采集信號	設置報警設定值對應的是瞬時流量值還是采集信號值，用于區分該通道是進行采集信號超限報警，還是流量信號超限報警。	實時值

2）流量補償設置（圖 6-2-7）

名稱	設 定范圍	說明	出廠預 置值
壓力補償通道	無、 1-通道數	設置流量測量的壓力補償采樣通道，“無”為不帶壓力補償。	無
溫度補償通道	無、 1-通道數	設置流量測量的溫度補償采樣通道，“無”為不帶溫度補償。	無
標況密度	-9999 —— 99999	被測量介質在標準狀況（ 1個標準大氣壓力，20℃時）下的密度值。	1.00000
工況密度	-9999 —— 99999	被測量介質在工作狀況下的密度值	1.00000
密度補償常數	-9999 —— 99999	被測介質的密度補償常數 A1	1.00000
密度補償系數	-9999 —— 99999	被測介質的密度補償系數 A2	1.00000

[ 注1 ] 對于飽和蒸汽，需設置壓力補償通道或溫度補償通道，當兩個補償均設置時，系統進行壓力補償運算。對于過熱蒸汽，需設置壓

力補償通道和溫度補償通道。

[ 注2 ] 對于不同的流量類型設置，某些不需要設置的參數儀表將自動隱藏。

[ 注3 ] 對于壓力或溫度單獨補償?shù)慕橘|(zhì)，其密度計算公式為：

　　　　　　　　　　　　　　　　　　　

因壓力或溫度和密度的關系在很窄范圍內 , 基本上是線性的 , 所以按他們線性關系補償 , 使用時求 A1 、 A2 值。只要取兩組壓力或

溫度和密度的對應關系 , 組成一組二元一次方程 , 就可求出 A1 、 A2 值 , 如要求補償精度較高 , 可采用查密度表格方式得出密度 (

訂貨時說明被測量流量介質或密度表 ) 。

3）流量系數設置（圖 6-2-9 ）

名稱	設 定范圍	說明	出廠預 置值
分段	是、否	設置流量系數補償方式是否為非線性分段補償方式	否
K0-K8	-99999 —— 999999	流量系數 K	1.00000
自動演算	K0-K8	按確認鍵后，進行相應流量系數的自動演算	K0

　　流量系數為線性補償時，不進行分段，此時 K0 作為固定的流量系數參與流量計算。若流量系數為非線性時，儀表可將流量補償系數

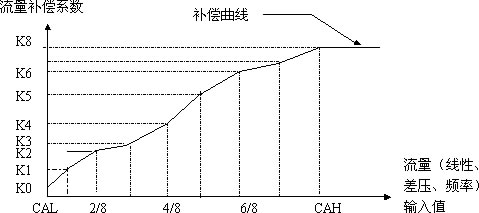

曲線以流量輸入值平均分成 8 段，實現流量輸入的非線性補償，系數 K 的補償曲線如 6-2-8 所示。流量輸入值小于量程下限 CAL 時，

由 K0作系數補償；流量輸入值大于量程上限 CAH 時，由 K8 作系數補償。

圖 6-2-8

　　流量系數 K 可由操作人員計算后填入，也可由儀表自動演算得到。進行自動演算時，先將光標移動到“自動演算”選項，選擇需進

行自動演算的系數（ K0-K8 ），然后按“時標”鍵，此時畫面將切換到自動演算計算畫面，如圖 6-2-10 所示。輸入對應曲線范圍內某

點的采集輸入值、工作溫度、工作壓力、瞬時流量值，系統將計算出相應的流量系數值，將光標移到“寫入”選項，按“時標”鍵后，計

算所得的數值就寫入相應的流量系數，畫面切換回“流量系數設置”畫面。

　　　　

　　　　　　　　　　　　圖 6-2-9　　　　　　　　　　　　　　　　　　　　　圖 6-2-10

自動演算設置：

名稱	設 定范圍	說明	出廠預置值
采集值	-99999 —— 999999	流量通道信號采樣值	采集信號量程上限
工作溫度	-99999 —— 999999	補償溫度設置	310.00℃
工作壓力	-99999 —— 999999	補償壓力設置	1.0000Mpa
瞬時流量	-99999 —— 999999	以上參數對應的實際瞬時流量值	瞬時流量上限
流量系數 K0-K8	-99999 —— 999999	流量系數自動演算值（不可設置）
寫入		按確認鍵后，將流量系數的自動演算結果寫入相應流量系數設定值。

4)流量參數設置（圖 6-2-11）

名稱	設 定范圍	說明	出廠預置值
流量記錄范圍	-99999 —— 999999	設置曲線記錄的瞬時流量記錄范圍	0 ~ 1000.00
流量單位	T,Kg,g,Nm 3 ,m 3 ,cm 3 ,L,KW,KJ,MJ	流量單位	實時值
累積流量顯示小數位	0——3	設置累積流量顯示的小數位數	實時值
瞬時流量顯示時間單位	秒，分，時， 0.1時，0.01時，0.001時	設置瞬時流量顯示時間單位	實時值

[ 注 ] 對于過熱蒸汽和飽和蒸汽，有兩個流量單位，前一個用于流量單位顯示，后一個用于熱能單位顯示。

　　　　

　　　　　　　　　　　圖 6-2-11　　　　　　　　　　　　　　　　　　　　　圖 6-2-12

5）2.2.5) 累積流量清零（圖6-2-12）

　確定是否將累積流量清零（包括累積流量和累積熱量）。

6.2.2.3) 通道其它參數設置

　　該組態畫面用于設置采集值的修正系數，包括采集修正零點值、比例值，頻率乘數因子 P 、除數因子 K ( 只對頻率采集通道有效，

可使頻率換算為對應時、分、秒等不同的時間單位 ) ，如圖 6-2-13 所示，相應的修正算法為：

　　輸入顯示值 = 采集輸入數值 * 顯示比例值 + 顯示零點值 ( 非頻率通道 )

　　輸入顯示值 = ( 采集輸入數值 *P/K)* 顯示比例值 + 顯示零點值 ( 頻率通道 )

名稱	設 定范圍	說明	出廠預置值
通道	0-16	選擇所設置參數對應的通道號	實際值
采集修正零點值	-99 999 — 999999	該通道顯示零點的偏差值	0.00000
采集修正比例值	-99 999 — 999999	該通道顯示比例的偏差值	1.00000
頻率乘數因子	-99 999 — 999999	該通道頻率乘數因子 P(頻率通道有效)	1.00000
頻率除數因子	-99 999 — 999999	該通道頻率除數因子 K(頻率通道有效)	1.00000

6-2-13

6.2.3 報警組態

　　報警組態畫面對各通道的報警參數進行組態，包括報警類型、報警值、觸點設置，回差值、音響設置，及其它一些特殊設置。如圖

6-2-14 、圖 6-2-15 所示，每個通道具有相互獨立的參數，每個通道共有 4 個報警點可供組態，并且其報警類型也可組態，可實現 4

個上限報警或 4 個下限報警，方便不同的現場應用設置。其他特殊設置對于所有通道有效，只需在一個通道中設置一次即可。各參數的

說明列表如下：

1）報警設置

名稱

設 定范圍

說明

出廠預置值

通道

1 —— 16

報警值對應的輸入通道（標記位于畫面左上角）

實際值

量程

0.0000——1000.0

顯示量程（由“通道組態”中“量程”設定）

實時值

報警類型

H、L

H：是限報警 L：下限報警

實時值

設定值

-9999 —— 99999

設置報警類型中每一項的報警值

出廠調試值

回差值

-9999 —— 99999

設置報警類型中每一項的報警回差值

出廠調試值

觸點

ON、OFF

設置報警類型中每一項的輸出繼電器工作狀態

注：繼電器觸點皆為常開觸點

OFF - 表示該報警狀態記錄但繼電器不輸出

OFF

聲音

ON、OFF

ON為打開報警音響。當對應的報警產生時，記錄儀的蜂鳴器就會發出報警音，按任意鍵消音。

OFF

其它

按回車進行其它報警設置

　　

　　　　　　　　　　　　　圖 6-2-14　　　　　　　　　　　　　　　　　　圖6-2-15

2）其它報警項設置

名稱	設 定范圍	說明	出廠預置值
報警屏自動切換	開、關	報警產生時，是否打開自動切換到報警顯示屏的功能。	關
外接報警音響觸點	無、 1 、 2 、 3 、 4	當現場噪音較大，需產生較大音量的報警音時，可通過設置該項，將記錄儀所帶的 4個輸出繼電器中的1點作為外接報警音響的控制輸出觸點，當報警產生時，所設置的繼電器動作，按任意鍵可取消繼電器輸出。	無
報警輸出延時時間	0~7 秒	當滿足報警的條件產生時，報警狀態需持續所設定延時時間才確認為有效，進行記錄及報警處理。可防止干擾信號產生誤報警。	0秒

6.2.4 通訊組態

　　“通訊組態”畫面用于對通訊參數進行組態，如圖 6-2-16 所示。包括與上位機通訊的相關參數：儀表站地址、通訊方式、通訊波特

率、通訊協議，以及與打印機接口的相關參數：通訊波特率（與上位機通訊共用一個設置，通訊方式固定為 RS-232 ，定貨時需說明帶打

印接口）、打印間隔、打印機類型。相應參數說明列表如下：

名稱

設 定范圍

說明

出廠預置值

記錄儀地址

001 —— 200

本儀表通訊地址號

001

通訊方式

RS—232C或RS—485

選擇通訊方式

RS—232C

通訊波特率

(bps)

1200、2400、4800、9600、19200、38400、57600

選擇數據傳輸?shù)乃俾?

9600

通訊協議

SR-BUS或MODBUS

選擇 SR-BUS儀表協議或MODBUS_RTU協議

SR-BUS

打印間隔

0-240分鐘

設置定時打印輸出的時間間隔（ 0：不打印）

0

打印機類型

SP-M16、SP-T16、SP-M24、SP-T24、SP-M40、SP-T40、LQ-300K

設置所選用的打印機類型

實際值

[注]若通訊口與儀表在電氣上采用光電隔離（出廠基本配置），其可靠通訊的***大波特率為 19200bps。儀表側面上的通訊口為不帶光電

隔離的TTL電平信號，其***大通訊波特率為57600bps。

[注]對于不同廠家的微型打印機，只要其命令兼容 ESC 控制碼命令集，即可選擇相對應的兼容打印機。其中： M 表示面板式打印機， T

表示臺式打印機， 16 、 24 、 40 分別表示打印寬度為 16 字符 / 行、 24 字符 / 行、 40 字符 / 行的打印機機型。

　　　　

　　　　　　　　　　　　圖6-2-1　　　　　　　　　　　　　　　　　　　　　6圖6-2-17

6.2.5 變送組態

　　“變送組態” 畫面用于變送通道參數的組態，如圖 6-2-17 所示。通過組態，可將一個通道的采樣計算值或瞬時流量值 ( 對應流量

通道 ) 通過電流或電壓變送輸出，儀表無變送輸出板時，不能進入該畫面。相關參數說明如下：

名稱

設 定范圍

說明

出廠預置值

變送通道

1 —— 8

選擇需設置的變送通道號

1

對應輸入通道

無， 1 —— 16

設置變送輸出對應的輸入通道，“無”為不輸出

無

輸出范圍

0 — 20 （ mA ）或

0 — 5 （ V ）

設置變送輸出的范圍值（在設定范圍內可任意設定，如 2-3V或0-10mA）

4~20 mA

對應值

-9999 —— 99999

變送輸出范圍對應的通道值范圍（流量通道為瞬時流量值，其他為通道采集值）

采集量程值

修正零點值

全量程

變送輸出值修正零點

0.0000

修正比例值

全量程

變送輸出值修正比例

1.0000

輸出方式

電壓 /電流

設置變送輸出信號類型

電流

[ 注 ] 實際輸出信號 = 變送輸出值 * 修正比例值 + 修正零點值

6.2.6 畫面組態

　　畫面組態可設置儀表監測運行時，可循環切換顯示的畫面，可對不需要的畫面進行顯示屏蔽。如圖 6-2-18所示。其中，“ √ ”表

示該畫面可顯示，“ × ”表示該畫面不顯示。

[ 注 ] 在“掉電屏”、“月報表”、“日?qǐng)?bào)表”、“班報表”項后按回車鍵，彈出確認窗口，可選擇是否清空相應的記錄，用于清除已

有的記錄。

　　　　

　　　　　　　　　　　　圖6-2-18　　　　　　　　　　　　　　　　　　　　　圖6-2-19

6.2.7 報表組態

　　報表組態可設置流量通道自動記錄各通道累積流量的時間，如圖 6-2-19 所示，月報表時間為每月保存一次，日?qǐng)?bào)表為每天保存一次

、班報表***多每天保留 3 班的記錄。當無設置數值時，表示該記錄項無效。

名稱	設 定范圍	說明	出廠預置值
月報表	kb****、（ 1—31）日（0—23）時（0—59）分	設置月報表記錄存儲的時間	無
日?qǐng)?bào)表	kb****、（ 0—23）時（0—59）分	設置日?qǐng)?bào)表記錄存儲的時間	無
班報表 1	kb****、（ 0—23）時（0—59）分	設置班報表 1記錄存儲的時間	無
班報表 2	kb****、（ 0—23）時（0—59）分	設置班報表 2記錄存儲的時間	無
班報表 3	kb****、（ 0—23）時（0—59）分	設置班報表 3記錄存儲的時間	無

[ 注 1] 若只要每天記錄一個時刻的數據，除用日?qǐng)?bào)表記錄外，還可用一個班報表記錄，其他 2 個班報表不記錄來實現，這樣可將記錄

時間長度由 60 天擴展到 96 天（月報表***多可記錄 24 條記錄，日?qǐng)?bào)表***多可記錄 60 條記錄，三個班報表共用記錄區，***多可記錄

96 條記錄）。通過日?qǐng)?bào)表和班報表組合，還可實現一天記錄四個時刻點。

通訊

　　SWP-NSR 系列智能化單色 LCD 無紙記錄儀可采用 RS-232C 方式或 RS-485 方式與上位計算機進行通訊，具體選用哪種類型由用戶視

具體情況決定。同時開發了相配套的 SWP-NSR 系列智能化無紙記錄儀上位機管理軟件，便于用戶對無紙記錄儀進行遠程監控、組態、存

儲數據上傳、數據管理、報表制作及打印。

7.1 通訊連接方法

7.2 SR-BUS 通訊協議

1、數據傳輸格式： 1位起始位、8位數據位、1位停止位、無奇偶效驗位。

2、儀表數據格式：

　單字節定點數 = 字節高 4 位 ASCII 碼 + 字節低 4 位 ASCII 碼

　三字節定點數 = 低字節高 4 位 ASCII 碼 + 低字節低 4 位 ASCII 碼

　　　　　　　　　+ 高字節高 4 位 ASCII 碼 + 高字節低 4 位 ASCII 碼

　　　　　　　　　+ 小數點高 4 位 ASCII 碼 + 小數點低 4 位 ASCII 碼

　四字節浮點數 = 第一位高 4 位 ASCII 碼 + 第一位低 4 位 ASCII 碼

　　　　　　　　　+ 第二位高 4 位 ASCII 碼 + 第二位低 4 位 ASCII 碼

　　　　　　　　　+ 第三位高 4 位 ASCII 碼 + 第三位低 4 位 ASCII 碼

　　　　　　　　　+ 第四位高 4 位 ASCII 碼 + 第四位低 4 位 ASCII 碼

注：“浮點數”類型為 4 個字節，使用的格式為 IEEE-754 標準（ 32 位），具有 24 位精度，尾數的高位始終為“ 1 ”，因而不保存

，位的分布如下：

　　　　　　1 位符號

　　　　　　8 位指數位

　　　　　　23 位尾數

符號位是***高位，尾數為***低的位，內存中按字節存貯如下：

　　　　　　　　　　　　　　　　　　　　　　　　　　　地址 +0 +1 +2 +3

　　　　　　　　　　　　　　　　　　　　　　　　　　　內容： MMMM MMMM MMMM MMMM E MMM MMMM S EEE EEEE

　　　　　　　　　　　　　　　　　　　　　　　　　　　其中： S ：符號位， 1= 負， 0= 正

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 E ：：指數（在兩個字節中），偏移為 127

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 M ： 23 位尾數，***高位“ 1 ”

　　　　　　　　　　　　　　　　　　　　　　　　　　　例如： 12.5 的十六進制為 0X00004841

3、儀表通訊幀格式

＠

DE

幀類型

幀數據

CRC

CR

說明：＠ ── 通訊命令起始符

　　　DE ── 儀表設備號（雙字節）

　　　幀類型 ── 操作命令（雙字節）

　　　幀數據 ── 各種操作命令所對應的命令及數據（長度視不同命令而不同）

　　　CRC ── 校驗字節（除＠外CRC字節之前其它幾個字節的異或值，即DE（ASII）與幀類型 ASCII 和幀數據 ASCII 的異或值） CRC

　　　　　　　 =DE　ASCII ? 幀類型 ASCII ? 幀數據 ASCII

　　　CR ── 結束符

4、讀動態參數

命令格式：　　　　　　　　　　　　　　　　　　　　　　　　應答：

1	2-3	4-5	6-7	8
＠	DE	RD	CRC	CR

1	2-3	4-5	6-65	66-67	68
＠	DE	RD	幀數據	CRC	CR

幀數據詳見表

編號	參數名稱	地址	數據格式	編號	參數名稱	地址	數據格式
1	EEPROM被修改標志	0000	單字節定點數	2	預留	0001	單字節定點數
3	第一報警狀態	0002	單字節定點數	4	第二報警狀態	0003	單字節定點數
5	第三報警狀態	0004	單字節定點數	6	第四報警狀態	0005	單字節定點數
7	通道 1測量值	0006	四字節浮點數	8	通道 2測量值	000A	四字節浮點數

9	通道 3測量值	000E	四字節浮點數	10	通道 4測量值	0012	四字節浮點數
11	通道 5測量值	0016	四字節定點數	12	通道 6測量值	001A	四字節浮點數
13	通道 7測量值	001E	四字節浮點數	14	通道 8測量值	0022	四字節浮點數
15	通道 9測量值	0026	四字節浮點數	16	通道 10測量值	002A	四字節浮點數
17	通道 11測量值	002E	四字節浮點數	18	通道 12測量值	0032	四字節浮點數
19	通道 13測量值	0036	四字節浮點數	20	通道 14測量值	003A	四字節定點數
21	通道 15測量值	003E	四字節浮點數	22	通道 16測量值	0042	四字節浮點數
23	通道 1瞬時流量值	0046	四字節浮點數	24	通道 2瞬時流量值	004A	四字節浮點數

25	通道 3瞬時流量值	004E	四字節浮點數	26	通道 4瞬時流量值	0052	四字節浮點數
27	通道 5瞬時流量值	0056	四字節浮點數	28	通道 6瞬時流量值	005A	四字節浮點數
29	通道 7瞬時流量值	005E	四字節定點數	30	通道 8瞬時流量值	0062	四字節浮點數
31	通道 9瞬時流量值	0066	四字節浮點數	32	通道 10瞬時流量值	006A	四字節浮點數
33	通道 11瞬時流量值	006E	四字節浮點數	34	通道 12瞬時流量值	0072	四字節浮點數
35	通道 13瞬時流量值	0076	四字節浮點數	36	通道 14瞬時流量值	007A	四字節浮點數
37	通道 15瞬時流量值	007E	四字節浮點數	38	通道 16瞬時流量值	0082	四字節定點數
39	通道 1累積流量高位	0086	四字節浮點數	40	通道 2累積流量高位	008A	四字節浮點數
41	通道 3累積流量高位	008E	四字節浮點數	42	通道 4累積流量高位	0092	四字節浮點數
43	通道 5累積流量高位	0096	四字節浮點數	44	通道 6累積流量高位	009A	四字節浮點數

45	通道 7累積流量高位	009E	四字節浮點數	46	通道 8累積流量高位	00A2	四字節浮點數
47	通道 9累積流量高位	00A6	四字節浮點數	48	通道 10累積流量高位	00AA	四字節定點數
49	通道 11累積流量高位	00AE	四字節浮點數	50	通道 12累積流量高位	00B2	四字節浮點數
51	通道 13累積流量高位	00B6	四字節浮點數	52	通道 14累積流量高位	00BA	四字節浮點數
53	通道 15累積流量高位	00BE	四字節浮點數	54	通道 16累積流量高位	00C2	四字節浮點數
55	通道 1累積流量低位	00C6	四字節浮點數	56	通道 2累積流量低位	00CA	四字節浮點數
57	通道 3累積流量低位	00CE	四字節浮點數	58	通道 4累積流量低位	00D2	四字節浮點數
59	通道 5累積流量低位	00D6	四字節浮點數	60	通道 6累積流量低位	00DA	四字節浮點數
61	通道 7累積流量低位	00DE	四字節浮點數	62	通道 8累積流量低位	00E2	四字節浮點數
63	通道 9累積流量低位	00E6	四字節浮點數	64	通道 10累積流量低位	00EA	四字節浮點數

65	通道 11累積流量低位	00EE	四字節浮點數	66	通道 12累積流量低位	00F2	四字節浮點數
67	通道 13累積流量低位	00F6	四字節浮點數	68	通道 14累積流量低位	00FA	四字節浮點數
69	通道 15累積流量低位	00FE	四字節浮點數	70	通道 16累積流量低位	0102	四字節浮點數
71	通道 1瞬時熱量值	0106	四字節浮點數	72	通道 2瞬時熱量值	010A	四字節浮點數
73	通道 3瞬時熱量值	010E	四字節浮點數	74	通道 4瞬時熱量值	0112	四字節浮點數
75	通道 5瞬時熱量值	0116	四字節浮點數	76	通道 6瞬時熱量值	011A	四字節浮點數
77	通道 7瞬時熱量值	011E	四字節定點數	78	通道 8瞬時熱量值	0122	四字節浮點數
79	通道 9瞬時熱量值	0126	四字節浮點數	80	通道 10瞬時熱量值	012A	四字節浮點數
81	通道 11瞬時熱量值	012E	四字節浮點數	82	通道 12瞬時熱量值	0132	四字節浮點數
83	通道 13瞬時熱量值	0136	四字節浮點數	84	通道 14瞬時熱量值	013A	四字節浮點數
85	通道 15瞬時熱量值	013E	四字節浮點數	86	通道 16瞬時熱量值	0142	四字節定點數

87	通道 1累積熱量高位	0146	四字節浮點數	88	通道 2累積熱量高位	014A	四字節浮點數
89	通道 3累積熱量高位	014E	四字節浮點數	90	通道 4累積熱量高位	0152	四字節浮點數
91	通道 5累積熱量高位	0156	四字節浮點數	92	通道 6累積熱量高位	015A	四字節浮點數
93	通道 7累積熱量高位	015E	四字節浮點數	94	通道 8累積熱量高位	0162	四字節浮點數
95	通道 9累積熱量高位	0166	四字節浮點數	96	通道 10累積熱量高位	016A	四字節定點數
97	通道 11累積熱量高位	016E	四字節浮點數	98	通道 12累積熱量高位	0172	四字節浮點數
99	通道 13累積熱量高位	0176	四字節浮點數	100	通道 14累積熱量高位	017A	四字節浮點數

101	通道 15累積熱量高位	017E	四字節浮點數	102	通道 16累積熱量高位	0182	四字節浮點數
103	通道 1累積熱量低位	0186	四字節浮點數	104	通道 2累積熱量低位	018A	四字節浮點數
105	通道 3累積熱量低位	018E	四字節浮點數	106	通道 4累積熱量低位	0192	四字節浮點數
107	通道 5累積熱量低位	0196	四字節浮點數	108	通道 6累積熱量低位	019A	四字節浮點數
109	通道 7累積熱量低位	019E	四字節浮點數	110	通道 8累積熱量低位	01A2	四字節浮點數
111	通道 9累積熱量低位	01A6	四字節浮點數	112	通道 10累積熱量低位	01AA	四字節浮點數
113	通道 11累積熱量低位	01AE	四字節浮點數	114	通道 12累積熱量低位	01B2	四字節浮點數
115	通道 13累積熱量低位	01B6	四字節浮點數	116	通道 14累積熱量低位	01BA	四字節浮點數
117	通道 15累積熱量低位	01BE	四字節浮點數	118	通道 16累積熱量低位	01C2	四字節浮點數

7.3 MODBUS_RTU 通訊協議

1、數據傳輸格式： 1位起始位、8位數據位、1位停止位、無奇偶效驗位。

2、儀表數據格式： 2 字節寄存器值 = 寄存器數高 8 位二進制值 + 寄存器數低 8 位二進制數

3、儀表通訊幀格式：

讀寄存器命令格式：

1	2	3	4	5	6	7 – 8
DE	3	起始寄存器高位	起始寄存器低位	寄存器數高位	寄存器數低位	CRC

應答：

1	2	3	4-5	6-7	…	M2+2 – M2+3	M2+4 – M2+5
DE	3	字節計數 M*2	寄存器數據 1	寄存器數據 2	…	寄存器數據 M	CRC

DE ：設備地址（ 1-200 ）單字節

CRC ：校驗字節，采用 CRC-16循環冗余錯誤校驗，詳細說明見“MODBUS協議資料”。

寄存器定義表：

寄存器地址	內容說明	寄存器地址	內容說明
0000	通道數 (字節)＋芯片數(字節)	0001	當前時鐘——年 (字節)+月(字節)
0002	當前時鐘——日 (字節)+時(字節)	0003	當前時鐘——分 (字節)+秒(字節)
001A	通道 1當前采樣值（高16位）	001B	通道 1當前采樣值（低16位)
001C	通道 1當前瞬時流量值（高16位）	001D	通道 1當前瞬時流量值（低16位)
001E	通道 1累積流量高位值（高16位）	001F	通道 1累積流量高位值（低16位）
0020	通道 1累積流量低位值（高16位）	0021	通道 1累積流量低位值（低16位）
0022	通道 1當前瞬時熱能值（高16位）	0023	通道 1當前瞬時熱能值（低16位）
0024	通道 1累積熱能高位值（高16位）	0025	通道 1累積熱能高位值（低16位）
0026	通道 1累積熱能低位值（高16位）	0027	通道 1累積熱能低位值（低16位）
003A	通道 2當前采樣值（高16位）	003B	通道 2當前采樣值（低16位)

003C	通道 2當前瞬時流量值（高16位）	003D	通道 2當前瞬時流量值（低16位)
003E	通道 2累積流量高位值（高16位）	003F	通道 2累積流量高位值（低16位）
0040	通道 2累積流量低位值（高16位）	0041	通道 2累積流量低位值（低16位）
0042	通道 2當前瞬時熱能值（高16位）	0043	通道 2當前瞬時熱能值（低16位）
0044	通道 2累積熱能高位值（高16位）	0045	通道 2累積熱能高位值（低16位）
0046	通道 2累積熱能低位值（高16位）	0047	通道 2累積熱能低位值（低16位）
005A	通道 3當前采樣值（高16位）	005B	通道 3當前采樣值（低16位)
005C	通道 3當前瞬時流量值（高16位）	005D	通道 3當前瞬時流量值（低16位)
005E	通道 3累積流量高位值（高16位）	005F	通道 3累積流量高位值（低16位）
0060	通道 3累積流量低位值（高16位）	0061	通道 3累積流量低位值（低16位）

0062	通道 3當前瞬時熱能值（高16位）	0063	通道 3當前瞬時熱能值（低16位）
0064	通道 3累積熱能高位值（高16位）	0065	通道 3累積熱能高位值（低16位）
0066	通道 3累積熱能低位值（高16位）	0067	通道 3累積熱能低位值（低16位）
007A	通道 4當前采樣值（高16位）	007B	通道 4當前采樣值（低16位)
007C	通道 4當前瞬時流量值（高16位）	007D	通道 4當前瞬時流量值（低16位)
007E	通道 4累積流量高位值（高16位）	007F	通道 4累積流量高位值（低16位）
0080	通道 4累積流量低位值（高16位）	0081	通道 4累積流量低位值（低16位）
0082	通道 4當前瞬時熱能值（高16位）	0083	通道 4當前瞬時熱能值（低16位）
0084	通道 4累積熱能高位值（高16位）	0085	通道 4累積熱能高位值（低16位）
0086	通道 4累積熱能低位值（高16位）	0087	通道 4累積熱能低位值（低16位）
009A	通道 5當前采樣值（高16位）	009B	通道 5當前采樣值（低16位)
009C	通道 5當前瞬時流量值（高16位）	009D	通道 5當前瞬時流量值（低16位)
009E	通道 5累積流量高位值（高16位）	009F	通道 5累積流量高位值（低16位）

00A0	通道 5累積流量低位值（高16位）	00A1	通道 5累積流量低位值（低16位）
00A2	通道 5當前瞬時熱能值（高16位）	00A3	通道 5當前瞬時熱能值（低16位）
00A4	通道 5累積熱能高位值（高16位）	00A5	通道 5累積熱能高位值（低16位）
00A6	通道 5累積熱能低位值（高16位）	00A7	通道 5累積熱能低位值（低16位）
00BA	通道 6當前采樣值（高16位）	00BB	通道 6當前采樣值（低16位)
00BC	通道 6當前瞬時流量值（高16位）	00BD	通道 6當前瞬時流量值（低16位)
00BE	通道 6累積流量高位值（高16位）	00BF	通道 6累積流量高位值（低16位）
00C0	通道 6累積流量低位值（高16位）	00C1	通道 6累積流量低位值（低16位）
00C2	通道 6當前瞬時熱能值（高16位）	00C3	通道 6當前瞬時熱能值（低16位）
00C4	通道 6累積熱能高位值（高16位）	00C5	通道 6累積熱能高位值（低16位）
00C6	通道 6累積熱能低位值（高16位）	00C7	通道 6累積熱能低位值（低16位）
00DA	通道 7當前采樣值（高16位）	00DB	通道 7當前采樣值（低16位)
00DC	通道 7當前瞬時流量值（高16位）	00DD	通道 7當前瞬時流量值（低16位)
00DE	通道 7累積流量高位值（高16位）	00DF	通道 7累積流量高位值（低16位）
00E0	通道 7累積流量低位值（高16位）	00E1	通道 7累積流量低位值（低16位）
00E2	通道 7當前瞬時熱能值（高16位）	00E3	通道 7當前瞬時熱能值（低16位）

00E4	通道 7累積熱能高位值（高16位）	00E5	通道 7累積熱能高位值（低16位）
00E6	通道 7累積熱能低位值（高16位）	00E7	通道 7累積熱能低位值（低16位）
00FA	通道 8當前采樣值（高16位）	00FB	通道 8當前采樣值（低16位)
00FC	通道 8當前瞬時流量值（高16位）	00FD	通道 8當前瞬時流量值（低16位)
00FE	通道 8累積流量高位值（高16位）	00FF	通道 8累積流量高位值（低16位）
0100	通道 8累積流量低位值（高16位）	0101	通道 8累積流量低位值（低16位）
0102	通道 8當前瞬時熱能值（高16位）	0103	通道 8當前瞬時熱能值（低16位）
0104	通道 8累積熱能高位值（高16位）	0105	通道 8累積熱能高位值（低16位）
0106	通道 8累積熱能低位值（高16位）	0107	通道 8累積熱能低位值（低16位）
011A	通道 9當前采樣值（高16位）	011B	通道 9當前采樣值（低16位)
011C	通道 9當前瞬時流量值（高16位）	011D	通道 9當前瞬時流量值（低16位)

011E	通道 9累積流量高位值（高16位）	011F	通道 9累積流量高位值（低16位）
0120	通道 9累積流量低位值（高16位）	0121	通道 9累積流量低位值（低16位）
0122	通道 9當前瞬時熱能值（高16位）	0123	通道 9當前瞬時熱能值（低16位）
0124	通道 9累積熱能高位值（高16位）	0125	通道 9累積熱能高位值（低16位）
0126	通道 9累積熱能低位值（高16位）	0127	通道 9累積熱能低位值（低16位）
013A	通道 10當前采樣值（高16位）	013B	通道 10當前采樣值（低16位)
013C	通道 10當前瞬時流量值（高16位）	013D	通道 10當前瞬時流量值（低16位)
013E	通道 10累積流量高位值（高16位）	013F	通道 10累積流量高位值（低16位）
0140	通道 10累積流量低位值（高16位）	0141	通道 10累積流量低位值（低16位）
0142	通道 10當前瞬時熱能值（高16位）	0143	通道 10當前瞬時熱能值（低16位）
0144	通道 10累積熱能高位值（高16位）	0145	通道 10累積熱能高位值（低16位）
0146	通道 10累積熱能低位值（高16位）	0147	通道 10累積熱能低位值（低16位）
015A	通道 11當前采樣值（高16位）	015B	通道 11當前采樣值（低16位)
015C	通道 11當前瞬時流量值（高16位）	015D	通道 11當前瞬時流量值（低16位)
015E	通道 11累積流量高位值（高16位）	015F	通道 11累積流量高位值（低16位）

0160	通道 11累積流量低位值（高16位）	0161	通道 11累積流量低位值（低16位）
0162	通道 11當前瞬時熱能值（高16位）	0163	通道 11當前瞬時熱能值（低16位）
0164	通道 11累積熱能高位值（高16位）	0165	通道 11累積熱能高位值（低16位）
0166	通道 11累積熱能低位值（高16位）	0167	通道 11累積熱能低位值（低16位）
017A	通道 12當前采樣值（高16位）	017B	通道 12當前采樣值（低16位)
017C	通道 12當前瞬時流量值（高16位）	017D	通道 12當前瞬時流量值（低16位)
017E	通道 12累積流量高位值（高16位）	017F	通道 12累積流量高位值（低16位）
0180	通道 12累積流量低位值（高16位）	0181	通道 12累積流量低位值（低16位）
0182	通道 12當前瞬時熱能值（高16位）	0183	通道 12當前瞬時熱能值（低16位）
0184	通道 12累積熱能高位值（高16位）	0185	通道 12累積熱能高位值（低16位）
0186	通道 12累積熱能低位值（高16位）	0187	通道 12累積熱能低位值（低16位）
019A	通道 13當前采樣值（高16位）	019B	通道 13當前采樣值（低16位)
019C	通道 13當前瞬時流量值（高16位）	019D	通道 13當前瞬時流量值（低16位)
019E	通道 13累積流量高位值（高16位）	019F	通道 13累積流量高位值（低16位）

01A0	通道 13累積流量低位值（高16位）	01A1	通道 13累積流量低位值（低16位）
01A2	通道 13當前瞬時熱能值（高16位）	01A3	通道 13當前瞬時熱能值（低16位）
01A4	通道 13累積熱能高位值（高16位）	01A5	通道 13累積熱能高位值（低16位）
01A6	通道 13累積熱能低位值（高16位）	01A7	通道 13累積熱能低位值（低16位）
01BA	通道 14當前采樣值（高16位）	01BB	通道 14當前采樣值（低16位)
01BC	通道 14當前瞬時流量值（高16位）	01BD	通道 14當前瞬時流量值（低16位)
01BE	通道 14累積流量高位值（高16位）	01BF	通道 14累積流量高位值（低16位）
01C0	通道 14累積流量低位值（高16位）	01C1	通道 14累積流量低位值（低16位）
01C2	通道 14當前瞬時熱能值（高16位）	01C3	通道 14當前瞬時熱能值（低16位）
01C4	通道 14累積熱能高位值（高16位）	01C5	通道 14累積熱能高位值（低16位）
01C6	通道 14累積熱能低位值（高16位）	01C7	通道 14累積熱能低位值（低16位）
01DA	通道 15當前采樣值（高16位）	01DB	通道 15當前采樣值（低16位)
01DC	通道 15當前瞬時流量值（高16位）	01DD	通道 15當前瞬時流量值（低16位)
01DE	通道 15累積流量高位值（高16位）	01DF	通道 15累積流量高位值（低16位）

01E0	通道 15累積流量低位值（高16位）	01E1	通道 15累積流量低位值（低16位）
01E2	通道 15當前瞬時熱能值（高16位）	01E3	通道 15當前瞬時熱能值（低16位）
01E4	通道 15累積熱能高位值（高16位）	01E5	通道 15累積熱能高位值（低16位）
01E6	通道 15累積熱能低位值（高16位）	01E7	通道 15累積熱能低位值（低16位）
01FA	通道 16當前采樣值（高16位）	01FB	通道 16當前采樣值（低16位)
01FC	通道 16當前瞬時流量值（高16位）	01FD	通道 16當前瞬時流量值（低16位)
01FE	通道 16累積流量高位值（高16位）	01FF	通道 16累積流量高位值（低16位）
0200	通道 16累積流量低位值（高16位）	0201	通道 16累積流量低位值（低16位）
0202	通道 16當前瞬時熱能值（高16位）	0203	通道 16當前瞬時熱能值（低16位）
0204	通道 16累積熱能高位值（高16位）	0205	通道 16累積熱能高位值（低16位）
0206	通道 16累積熱能低位值（高16位）	0207	通道 16累積熱能低位值（低16位）

南京昌暉自動化儀表有限公司版權所有
Copyright 2025 m.sx66hr.com.cn All rights reserved.
地址：江蘇省南京市六合區雄州南路399號恒利園區 銷售熱線：025-57155258 傳真：025-57155258 E-mail：18912907998@189.cn
蘇ICP備11070889號-3
昌暉儀表·主要銷售香港昌暉儀表SWP系列智能化數字儀表、昌暉儀表SWP控制系統、昌暉儀表SWP壓力變送器、昌暉儀表SWP-LED系列智能昌暉儀表等.昌暉儀表是香港閩信集團屬下專業從事智能化數字儀表、工業自動控制集成系統研發、生產制造的企業.

QQ咨詢
QQ交談

主站蜘蛛池模板： 2021久久精品99精品久久 | 爱情岛论坛自拍亚洲品质极速福利 | 国产高清成人av片 | 久草片免费福利资源 | 99手机国产精品 | 国产良妇出轨视频在线观看 | 久草视频免费观 | 国产亚洲一 | 欧洲成人免费 | 国产日韩综合一区在线观看 | 亚洲精品无码久久久久AV老牛 | 成人a级黄色片 | 91在线无精精品秘?入口九色 | 亚洲综合热 | 久久久亚洲精品一区二区三区 | 香港三级精品三级在线专区 | 扒开双腿猛进入喷水高潮视频 | 国产在线视频福利 | 欧美日韩在线一区 | 色婷婷狠狠18禁久久yyy☆ | 国产日产一区二区 | www.久草视频| 无码人妻一区二区三区免费N鬼沢 | www.av在线免费观看 | 波多野结衣在线视频一区二区三区 | 深夜福利成人 | 中文字幕国产视频 | 四虎欧美 | 久久国产热这里只有精品 | 亚洲成av人片在线观看无码不卡 | 精品国产麻豆一区二区三区 | 欧美大黑BBB| 国产免费丝袜调教视频 | 久久综合少妇11p | 性饥渴少妇AV无码毛片 | 视频分类国内精品 | 中文字幕一区二区在线视频 | 久久精品国产亚洲A∨麻豆日本在线看片免费人成视频 | 夜夜夜草视频 | 人人妻人人澡人人爽人人精品AV | 日韩欧美毛片免费观看 |
