執行標準
本產品按企業標準Q/AXHTD03-2000制造。
用途
本產品適用于發電、冶金、化工、港口及礦山等惡劣環境作移動電器設備之間電器連接。
型號：YGCB 、YGCB-HF46R、 YGCB-YVFR
額定電壓：0.6/1kV
??
工作溫度：-60℃-+180℃
??

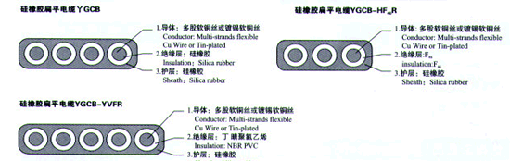

結構圖如下：
??
規格及參考數據
??
|
標稱截面mm2 |
線芯Φmm |
絕緣厚度mm |
護套厚度mm |
間距mm |
電纜外徑 mm |
重量(kg) |
| 4×1 |
1.29 |
0.8 |
1.6 |
1 |
17.76×6.09 |
225 |
| 6×1 |
1.29 |
0.8 |
1.6 |
1 |
25.54×6.09 |
3.8 |
| 8×1 |
1.29 |
0.8 |
1.6 |
1 |
33.32×3.09 |
360 |
| 4×1.5 |
1.56 |
1 |
1.6 |
1 |
20.44×6.76 |
291 |
| 6×1.5 |
1.56 |
1 |
1.6 |
1 |
29.56×6.76 |
360 |
| 8×1.5 |
1.56 |
1 |
1.6 |
1 |
38.68×6.76 |
469 |
| 4×2.5 |
2.05 |
1.4 |
1.6 |
1.5 |
27.1×8.05 |
333 |
| 6×2.5 |
2.05 |
1.4 |
1.6 |
1.5 |
39.8×8.05 |
536 |
| 8×2.5 |
2.05 |
1.4 |
1.6 |
1.5 |
52.5×8.05 |
608 |
| 4×4 |
2.60 |
1.8 |
1.7 |
1.7 |
33.3×9.6 |
457 |
| 6×4 |
2.60 |
1.8 |
1.7 |
1.7 |
49.1×9.6 |
790 |
| 4×6 |
3.15 |
2 |
1.9 |
2.0 |
38.4×11.5 |
615 |
| 6×6 |
3.15 |
2 |
1.9 |
2.0 |
56.7×11.5 |
1098 |
| 3×10 |
4.4 |
2.5 |
2.4 |
2.4 |
37.8×14.2 |
702 |
| 6×10 |
4.4 |
2.5 |
2.4 |
2.4 |
73.2×14.2 |
1428 |
| 3×25 |
6.81 |
2.8 |
2.7 |
2.8 |
48.23×17.81 |
1645 |
| 6×25 |
6.81 |
2.8 |
2.7 |
2.8 |
93.86×17.81 |
3325 |
| 4×35 |
7.9 |
3 |
3 |
3 |
70.6×19.9 |
2181 |
| 3×50 |
9.2 |
3.2 |
3.1 |
3.4 |
59.8×21.8 |
2681 |
| 4×50 |
9.2 |
3.2 |
3.1 |
3.4 |
78.8×21.8 |
3158 |
| 3×70 |
12.6 |
3.4 |
3.3 |
3.8 |
72.4×26 |
2878 |
| 3×120 |
15.4 |
3.8 |
3.07 |
4.2 |
84.8×30.4 |
5157 |
| 3×150 |
16.4 |
4 |
4.1 |
4.4 |
90.2×32.6 |
6171 | |
產品詳細介紹
