SWP-LCD-NL智能化防盜型流量/熱能積算記錄儀
|
 |
|
|
|
|
產品名稱：SWP-LCD-NL智能化防盜型流量/熱能積算記錄儀
產品編號：Pro200691111373
產品型號：SWP-LCD-NL系列
更新時間：2006.09.11
出品單位：香港昌暉儀表
|
 |
|
 產品詳細介紹 |
|
SWP-LCD-NL流量熱能積算無紙記錄儀集流量/熱能積算與記錄于一體，具有防盜用功能，是一種智能化的多功能二次儀表，適合對熱水的熱量進行過程監測，總量累積。 |
|
一、儀表特點 |
|
1、豐富的熱量積算軟件 |
|
2、強化管理的防盜及防掉電記錄功能 |
|
|
|
|
|
3、可接3路被測信號，滿足溫度補償、壓力補償、溫壓全補償的積算要求。 |
|
|
|

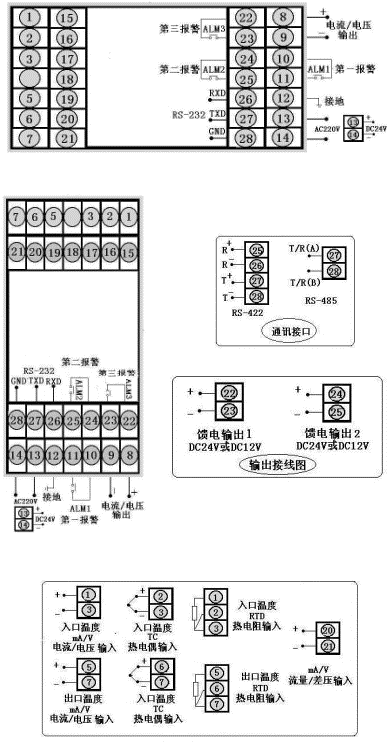

二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參見隨機接線圖） |
|
型號 |
SWP-LCD-NL系列 |
接 線 圖 |
|
儀表
外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
|
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g | |
|
三、SWP-LCD-LQ儀表型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP-LCD-N |
□□ □□□- □ □ □ -□ □ □ -□ □ □- □□-□- □ |
新一代大屏幕帶背光液晶顯示儀表 |
|
儀表功能 |
L |
|
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
流量積算儀 |
|
LR |
|
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
流量積算記錄儀 |
|
外形尺寸 |
8 |
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
160×80mm（橫）,80×160mm（豎） |
|
補償信號 |
|
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
? |
| 無補償輸入 |
| 帶補償輸入 |
| 過熱蒸汽帶溫壓補償輸入 |
| 飽和蒸汽帶溫壓補償輸入 |
| 用戶特定曲線補償輸入 | |
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
? |
? |
? |
參見"通訊方式" |
|
變送輸出 |
□ |
|
|
|
|
|
|
? |
? |
? |
參見"輸出方式" |
|
流量輸入類型 |
□ |
|
|
|
|
|
? |
? |
? |
參見"輸入類型" |
|
壓力輸入類型 |
□ |
|
|
|
|
? |
? |
? |
參見"輸入類型" |
|
溫度輸入類型 |
□ |
|
|
|
? |
? |
? |
參見"輸入類型" |
|
第一報警方式 |
□ |
|
|
? |
? |
? |
參見"報警方式" |
|
第二報警方式 |
□ |
|
? |
? |
? |
參見"報警方式" |
|
第三報警方式 |
□ |
? |
? |
? |
參見"報警方式" |
|
饋電輸出 |
|
? |
? |
|
|
供電方式 |
|
? |
|
DC24V供電 |
|
AC90～265V供電（開關電源） |
|
AC220V供電（線性電源，可省略） | |
|
外形特征 |
|
| |
| ★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
A |
4 ～ 20 mA |
-1999～99999 d |
S |
S |
0 ～1600 ℃ |
|
B |
0 ～ 10 mA |
-1999～99999 d |
T |
T |
-200～400 ℃ |
|
C |
1 ～ 5 V |
-1999～99999 d |
U |
J |
0 ～1200 ℃ |
|
D |
0 ～ 5 V |
-1999～99999 d |
V |
CU50 |
-50.0～150.0 ℃ |
|
M |
0 ～ 20 mA |
-1999～99999 d |
W |
PT100.1 |
-99.9～199.9℃ |
|
H |
4～20 mA開方 |
-1999～99999 d |
G |
PT100 |
-200～650 ℃ |
|
I |
0～10mA開方 |
-1999～99999 d |
O |
脈沖－集電極開路 |
0～5KHz |
|
J |
1～ 5 V開方 |
-1999～99999 d |
E |
E |
0～1000 ℃ |
|
Q |
0 ～ 20 mA開方 |
-1999～99999 d |
K |
K |
0～1300 ℃ |
|
F |
脈 沖 |
0～5KHz |
R |
用 戶 特 定 |
-1999～99999 d |
|
L |
B |
400～1800 ℃ |
N |
無補償輸入 |
| |
|
★ 報警方式 |
|
選型代碼 |
N |
H |
L |
|
報警方式 |
無位式控制或報警（可省略） |
位式上限控制或上限報警 |
位式下限控制或下限報警 | |
| ★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
| ★ 輸出方式 |
|
選型代碼 |
0 |
2 |
3 |
4 |
5 |
|
輸出方式 |
無輸出 |
4～20mA輸出 |
0～10mA輸出 |
1～5V輸出 |
0～5V輸出 | |
| ★ 型號舉例： |
| SWP-LCD-NL801-21-A-HL-P-W-S |
| 流量積算儀，無補償輸入，通訊方式為RS-232，輸出方式為繼電器輸入，流量輸入類型為4 ～ 20 mA，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電，豎表。 |
 |
|
|
| 3、可接3路被測信號，滿足溫度補償、壓力定值補償、溫壓全補償的積算要求。 |
|
|
| 二、儀表外形及接線圖（以下為基本配線，特殊訂貨請參考隨機接線圖） |
|
型號 |
SWP-LCD-NLQ系列 |
接 線 圖 |
|
儀表
外形 |
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g |
 |
|
儀表
外形 |
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g | |
| 三、SWP-LCD-LQ儀表型譜表 |
|
型 號 |
代 碼 |
說 明 |
|
SWP -LCD-N |
□□□ □ □□-□ □- □ □ □- □ □ □-□□-□- □ |
新一代大屏幕帶背光液晶顯示儀表 |
|
儀表功能 |
LQ |
|
|
|
|
|
|
|
|
|
|
|
|
|
不記錄 |
|
LQR |
|
|
|
|
|
|
|
|
|
|
|
|
|
記錄 |
|
外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（橫）80×160mm（豎） |
|
補償信號 |
12 |
|
|
|
|
|
|
|
|
|
|
|
單路熱量表 |
|
通訊方式 |
□ |
|
|
|
|
|
|
|
|
|
|
參見"通訊方式" |
|
變送輸出 |
□ |
|
|
|
|
|
|
|
|
|
參見"輸出方式" |
|
流量輸入類型 |
□ |
|
|
|
|
|
|
|
|
參見"輸入類型" |
|
入口輸入類型 |
□ |
|
|
|
|
|
|
|
參見"輸入類型" |
|
出口輸入類型 |
□ |
|
|
|
|
|
|
參見"輸入類型" |
|
第一報警方式 |
□ |
|
|
|
|
|
參見"報警方式" |
|
第二報警方式 |
□ |
|
|
|
|
參見"報警方式" |
|
第三報警方式 |
□ |
|
|
|
參見"報警方式" |
|
饋電輸出 |
|
? |
? |
|
|
供電方式 |
|
? |
|
|
外形特征 |
|
| |
| ★ 輸入類型 |
|
代碼 |
輸入類型 |
測 量 范 圍 |
代碼 |
輸入類型 |
測 量 范 圍 |
|
A |
4 ～ 20 mA |
-1999～99999 d |
S |
S |
0 ～1600 ℃ |
|
B |
0 ～ 10 mA |
-1999～99999 d |
T |
T |
-200～400 ℃ |
|
C |
1 ～ 5 V |
-1999～99999 d |
U |
J |
0 ～1200 ℃ |
|
D |
0 ～ 5 V |
-1999～99999 d |
V |
CU50 |
-50.0～150.0 ℃ |
|
M |
0 ～ 20 mA |
-1999～99999 d |
W |
PT100.1 |
-99.9～199.9℃ |
|
H |
4～20 mA開方 |
-1999～99999 d |
G |
PT100 |
-200～650 ℃ |
|
I |
0～10mA開方 |
-1999～99999 d |
O |
脈沖－集電極開路 |
0～5KHz |
|
J |
1～ 5 V開方 |
-1999～99999 d |
E |
E |
0～1000 ℃ |
|
Q |
0 ～ 20 mA開方 |
-1999～99999 d |
K |
K |
0～1300 ℃ |
|
F |
脈 沖 |
0～5KHz |
R |
用 戶 特 定 |
-1999～99999 d |
|
L |
B |
400～1800 ℃ |
N |
無補償輸入 |
| |
|
★ 報警方式 |
|
選型代碼 |
N |
H |
L |
|
報警方式 |
無位式控制或報警（可省略） |
位式上限控制或上限報警 |
位式下限控制或下限報警 | |
|
★ 通訊方式 |
|
選型代碼 |
0 |
2 |
4 |
8 |
9 |
|
通訊方式 |
無通訊 |
RS-232 |
RS-422 |
RS-485 |
特殊規格 | |
| ★ 輸出方式 |
|
選型代碼 |
0 |
2 |
3 |
4 |
5 |
|
輸出方式 |
無輸出 |
4～20mA |
0～10mA |
1～5V |
0～5V | |
|
★ 型號舉例： |
|
①SWP-LCD-NLQ812-21-AAA-HL-P-W-S |
|
不記錄，單路熱量表，通訊方式為RS-232，輸出方式為繼電器輸出，差壓輸入類型為4～20 mA，入口輸入類型4～20 mA，出口輸入類型4～20 mA，第一報警為上限報警，第二報警為下限報警，DC24V饋電輸出，DC24V供電,豎表。 |
|
②SWP-LCD-NLQR812-81-ABC-LH-P |
|
帶記錄，單路熱量表，通訊方式為RS-485，輸出方式為繼電器輸出，流量輸入類型為4～20 mA，入口輸入類型0～10 mA，出口輸入類型1～5V，第一報警為下限報警，第二報警為上限報警，AC220V供電，橫表。 | |
|
|
|
|
|
